- シロッコファンの基本構造と動作原理について詳しく解説します
- 床置形屋内仕様のシロッコファンの特徴や設置メリットを紹介します
- 選び方のポイントや注意点、よくある質問もまとめてわかりやすくお伝えします

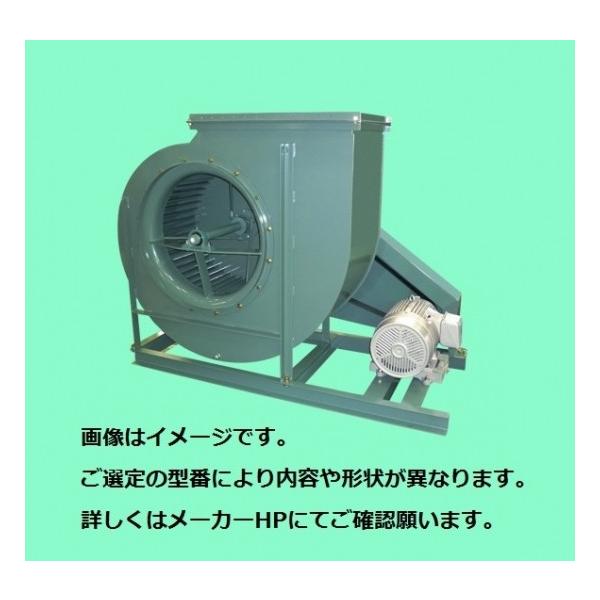

シロッコファンとは？基本構造と動作の仕組み
シロッコファンは、産業用や空調機器で広く使われている送風機の一種です。円筒状の羽根車が回転することで空気を効率よく送り出す仕組みを持っているのが特徴です。一般的に「遠心ファン」とも呼ばれ、空気を吸い込み、羽根車の遠心力で外周へと送り出します。これにより、直線的に空気を押し出す軸流ファンとは異なり、高い圧力をかけて空気を送ることが可能です。
構造は主に以下のようなパーツで構成されています。
- インペラー（羽根車）：空気を吸い込み、回転によって遠心力で押し出す部分
- ケーシング（筐体）：羽根車を囲み、空気の流れを整える役割
- モーター：羽根車を回転させる動力源
- 軸受けやベアリング：回転部を支え、スムーズな動きを実現
このファンの動作は、モーターが羽根車を回転させることで、空気が中心から外周へと押し出されます。これにより、空気の流れが一定方向に強制されるため、換気や空調、排気などに適しています。さらに、シロッコファンはコンパクトな設計が可能で、スペースの限られた場所にも設置しやすいのも大きなメリットです。
また、シロッコファンは吐出方向や回転方向が複数のパターンから選べるため、設置環境に合わせて最適な仕様を選べる点も魅力です。今回紹介するファンは、特に上部水平吐出右回転の仕様で、屋内の床置き設置に適しています。
このような基本的な仕組みを理解することで、どのような環境でどのタイプのシロッコファンが適しているかを判断しやすくなります。
床置形屋内仕様の特徴と設置のメリット
今回のファンは床置形の屋内仕様で設計されています。これは、床に直接設置して使用するタイプで、工場やビルの機械室など、屋内の限られたスペースに置くことを想定しています。床置形のメリットは多くありますが、特に以下のポイントが挙げられます。
- 設置が簡単で、配管やダクトの取り回しがしやすい
- メンテナンス時にアクセスしやすい位置にあるため、点検や修理がスムーズ
- 振動や騒音が床に伝わりやすいが、防振ゴムなどの対策が取りやすい
屋内仕様であることから、外部の雨風や埃から守られた環境での使用が前提となっています。これはファンの寿命や性能維持にとって重要なポイントです。屋外仕様と比較して、防塵・防水性能は控えめですが、その分価格が抑えられている場合も多いです。
また、床置形は重量がある機器でも安定して設置できるため、30kWという高出力のシロッコファンでも安心して使えます。重量や振動を考慮した設計がされているため、長期間安定した運転が期待できます。
設置時には床の強度や周囲のスペースを十分に確保することが重要です。特にメンテナンスのための作業スペースは必須となりますので、計画段階でしっかり検討しましょう。
このように、床置形屋内仕様は設置やメンテナンスのしやすさが魅力であり、工場や施設の換気システムにおいて非常に実用的な選択肢となります。
6種類の吐出回転方向の違いと選び方のポイント
このシロッコファンは、吐出回転方向が6種類も用意されているのが大きな特徴です。具体的には以下のパターンがあります。
| 型番 | 吐出方向 | 回転方向 |
|---|---|---|
| TH-R | 上部水平吐出 | 右回転 |
| TV-R | 上部垂直吐出 | 右回転 |
| BH-R | 下部水平吐出 | 右回転 |
| TH-L | 上部水平吐出 | 左回転 |
| TV-L | 上部垂直吐出 | 左回転 |
| BH-L | 下部水平吐出 | 左回転 |
吐出方向とは、空気がファンからどの方向に排出されるかを示しており、水平か垂直か、上部か下部かで分類されます。回転方向は羽根車が右回転（時計回り）か左回転（反時計回り）かを表します。
選び方のポイントとしては、設置場所の配管やダクトの取り回しに合わせることが最も重要です。間違った吐出方向や回転方向を選ぶと、取り付けが困難になったり、効率的な空気の流れが得られなかったりするため注意が必要です。
- 設置スペースの形状や周囲の障害物を確認する
- 既存のダクトや配管の位置に合わせて吐出方向を選ぶ
- 回転方向はモーターの配線や制御システムに対応しているか確認する
特に今回の型番はTH-R（上部水平吐出右回転）で、屋内の床置き設置に適した仕様です。上部から水平に空気を吐出するため、天井付近のダクトに接続しやすいのが特徴です。
注文時には仕様の確認が非常に重要で、間違えるとキャンセルや変更の手続きが必要になる場合があります。メーカーや販売店からの問い合わせにも迅速に対応できるよう、設置環境をよく把握しておきましょう。
この回転方向なら既存の配管にぴったり合いそうだ
30kWの高出力がもたらすメリットと使用シーン
30kWという出力は、業務用としては中〜大規模の部類に入ります。このパワーがあることで、広い空間や強い換気が必要な環境でも安定して空気を送り出すことが可能です。例えば工場の生産ラインや大型の空調設備、排気システムなど、多様なシーンで活躍します。
高出力のファンは、以下のようなメリットがあります。
- 強力な風量で効率的に空気を循環できる
- 大きな圧力をかけられるため、長距離のダクト配管にも対応可能
- 安定した運転で機器の性能を最大限に引き出せる
ただし、高出力ゆえに消費電力も大きくなるため、電気料金や運転コストの管理は重要です。効率的な運用を心がけることで、コストパフォーマンスを高めることができます。
また、30kWのファンは重量もかなりあるため、設置時には床の耐荷重や振動対策を十分に検討してください。安全面に配慮し、しっかり固定することが長期的な安定運転につながります。
このように、高出力のシロッコファンはパワフルな空気循環が求められる現場で特に効果的ですが、設置環境や運用計画を踏まえた選択が大切です。
ベルト駆動式の特徴とメンテナンスのポイント
このファンはベルト駆動式の片吸込片持型です。ベルト駆動式とは、モーターの回転をベルトとプーリーを介して羽根車に伝える方式で、直接駆動式と比べて以下のような特徴があります。
- モーターと羽根車の回転数を自由に調整しやすい
- 振動や騒音を抑えやすい
- モーターの配置が柔軟で、設置場所の自由度が高い
一方で、ベルトやプーリーの摩耗や緩みが発生するため、定期的な点検とメンテナンスが欠かせません。ベルトの張り具合や摩耗状態をチェックし、必要に応じて交換や調整を行うことで、安定した運転と長寿命を実現します。
メンテナンスのポイントは以下の通りです。
- ベルトの張り過ぎや緩みを避ける
- ベルトのひび割れや摩耗を定期的に確認する
- プーリーの軸受けに潤滑油を適切に補給する
- 異音や振動がないか運転中に注意深く観察する
これらの管理を怠ると、ベルトの破損や効率低下につながるため、日頃のメンテナンスが重要です。ベルト駆動式の利点を活かすためにも、定期的な点検スケジュールを組むことをおすすめします。
ベルトの調整って意外と簡単にできるんだね
電気仕様と対応環境の詳細
このシロッコファンは3相200V、6極、50Hz/60Hz対応の電気仕様となっています。3相電源は工場や大型施設で一般的に使われるため、安定した電力供給が可能です。6極モーターは回転数が比較的低く、静音性と耐久性に優れているのが特徴です。
50Hzおよび60Hzの両周波数に対応しているため、日本全国どの地域でも使用可能です。周波数の違いによって回転数が変わるため、設置場所の電力環境に合わせて最適な運転条件を選べます。
設置環境としては、気体温度0〜40℃の範囲での使用が推奨されています。これは一般的な屋内環境に適しており、過度な高温や低温環境では性能が低下する恐れがあるため注意が必要です。
また、空気以外の気体には対応していないため、特殊な用途では事前にメーカーに確認することが重要です。安全面や性能維持のためにも、仕様書やメーカーHPの情報をしっかり確認しましょう。
このように、電気仕様や環境条件を把握することで、適切な運用と長期的な安定稼働が期待できます。
よくある質問（FAQ）
Q1: 吐出回転方向を間違えた場合、どうなりますか？
A1: 吐出方向や回転方向が合わないと、設置が困難になるだけでなく、空気の流れが逆になったり効率が落ちたりします。注文前に必ず仕様を確認してください。
Q2: メンテナンスはどのくらいの頻度で行うべきですか？
A2: ベルト駆動部分は3ヶ月に一度程度の点検が推奨されます。使用環境や稼働時間によって変わるため、メーカーのマニュアルを参考にしてください。
Q3: 納期はどのくらいかかりますか？
A3: 取り寄せ品のため、納期は注文後に都度確認が必要です。余裕を持って発注することをおすすめします。
Q4: 屋外で使えますか？
A4: 本製品は屋内仕様のため、屋外での使用は推奨されません。屋外設置の場合は屋外仕様の製品を選んでください。
まとめ：最適なシロッコファン選びのポイント
シロッコファンは、その構造と動作原理から高い効率で空気を送り出すことができ、工場や施設の換気に欠かせない存在です。今回紹介した床置形の屋内仕様は、設置やメンテナンスのしやすさが魅力で、30kWの高出力は広範囲の空調や排気に対応可能です。
6種類の吐出回転方向から選べるため、設置環境に合わせて最適な仕様を選ぶことが重要です。特に吐出方向や回転方向の間違いは設置トラブルの原因となるため、注文時にはしっかり確認しましょう。
ベルト駆動式のメンテナンスもポイントで、定期的な点検と調整が長期的な安定運転につながります。電気仕様や使用環境の条件も把握して、安全で効率的な運用を目指してください。
これらのポイントを踏まえれば、用途に合ったシロッコファンを賢く選べるはずです。導入を検討されている方は、ぜひ設置環境や仕様をじっくり検討してみてください。
| 価格 | ¥6,050,198 (税込) |
|---|---|
| ストア | アナハイム 厨房用設備販売 |
