八光電機 熱風発生機 HAP2601の性能と活用法

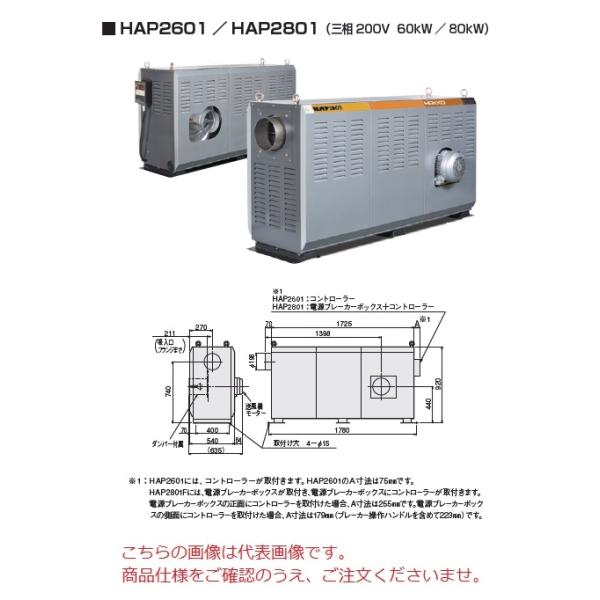

大型熱風発生機の基本仕様を詳しく解説

大型の熱風発生機は、工場や製造現場での加熱や乾燥工程に欠かせない重要な設備です。今回紹介するモデルは、三相200Vの電源を使用し、総容量は63.7kW、ヒーター容量は60kWと非常にパワフルです。これにより、常温から最大350℃までの温度範囲で安定した熱風を発生させることが可能となっています。

この熱風発生機は、ステンレスシーズヒーターを採用しているため、耐食性に優れ、長期間の使用に耐えうる設計です。さらに、コントローラーが付属しており、PID制御方式によるSSR駆動で温度を細かく調節できるのも大きな特徴です。PID制御は温度の変動を最小限に抑え、一定の温度を保つのに適しています。

また、風量調整は可動式ダンパーによって行われ、50Hz時には最大41m3/min、60Hz時には最大47m3/minの風量を調整可能です。これにより、乾燥や加熱の工程に合わせて最適な風量を設定できるため、効率的な運用が可能となります。

本体の質量は約265kgと大型ですが、本体とコントローラーが分離できる設計なので、設置場所や装置への組み込みも柔軟に対応できます。吸入口と吐出口はφ198mmのステンレスパイプを使用し、耐久性と清潔さを兼ね備えています。

このように、基本仕様から見ても非常に高性能で使いやすい熱風発生機であることがわかります。工場の乾燥炉や電子部品の硬化工程など、多様な場面で活躍できる設計です。

温度制御の仕組みとPID制御のメリット

熱風発生機の温度管理は、製品の品質に直結する非常に重要なポイントです。この機械では、PID制御方式を採用しているため、温度の設定値に対して非常に正確に制御が可能です。PID制御とは、比例（P）、積分（I）、微分（D）の3つの要素を組み合わせて制御を行う方式で、温度の変動を抑えつつ目標値に迅速に到達させることができます。

具体的には、温度が設定値よりも低い場合は加熱を強め、高すぎる場合は加熱を弱めるという調整を連続的に行います。これにより、温度のオーバーシュートやアンダーシュートを防ぎ、安定した加熱環境を実現します。

さらに、SSR（ソリッドステートリレー）駆動が採用されているため、機械的な接点の摩耗がなく、長寿命かつ高速なスイッチングが可能です。これにより、温度制御の精度がさらに向上し、メンテナンスの手間も軽減されます。

この制御方式は、乾燥や焼付け工程など、温度の変動が品質に大きく影響する工程に最適です。安定した温度管理が求められる現場では、PID制御のメリットを最大限に活かせるでしょう。

また、コントローラーは本体と分離できるため、操作パネルを見やすい場所に設置したり、遠隔操作のための配線をしやすい設計となっています。これにより、現場の作業効率も向上します。

風量調整の重要性と操作方法について

熱風発生機における風量調整は、加熱効率や乾燥ムラを防ぐために非常に重要です。このモデルでは、可動式ダンパーを使って吸入量を調整し、風量を3段階に切り替えられます。具体的には、ダンパー全開時に41m3/min（50Hz）から47m3/min（60Hz）、2/3開時に35m3/minから41m3/min、1/3開時に14m3/minから16m3/minまで調整可能です。

このような調整幅があることで、工程に応じて必要な風量を細かく設定できるため、過剰な風量による熱損失や不足による乾燥不良を防ぐことができます。風量が多すぎると熱風が均一に行き渡らず、逆に少なすぎると加熱が不十分になることもあるため、適切な調整が求められます。

操作方法もシンプルで、ダンパーの位置を手動で調整するだけなので、特別な技術を必要としません。現場の担当者が簡単に調整できるのは大きなメリットです。

また、吸入口径と吐出口径はφ198mmで統一されており、配管やダクトの接続もスムーズに行えます。ステンレス製のパイプを使用しているため、耐久性と清潔さが保たれ、メンテナンスも比較的簡単です。

風量調整の適切な使い分けは、製品の仕上がりや生産効率に大きく影響するため、現場のニーズに合わせて柔軟に対応できるこの機械の機能は非常に魅力的です。

設置とメンテナンスのポイント

大型熱風発生機の導入にあたっては、設置場所やメンテナンスのしやすさも重要な検討項目です。この機械は本体とコントローラーが分離できる設計になっているため、設置の自由度が高いのが特徴です。例えば、熱風発生機本体は加熱炉の近くに設置し、コントローラーは作業者が操作しやすい場所に置くことが可能です。

設置時には、三相200Vの電源が必要となるため、電気配線の確認や適切な配線工事が必須です。また、電源線はKIV100mm2×3本、接地線はKIV38mm2×1本を使用するため、専門の電気工事士による施工が望ましいでしょう。

メンテナンス面では、ステンレスシーズヒーターの採用により耐食性が高く、長期間の使用に耐えますが、定期的な点検は欠かせません。特に送風機やダンパーの動作確認、温度センサーの精度チェックは定期的に行うことをおすすめします。

また、吸入口や吐出口のパイプは清掃がしやすい構造になっているため、ホコリや異物の付着を防ぎやすいのもポイントです。これにより、熱風の流れが妨げられることなく、安定した運転が維持できます。

設置とメンテナンスを適切に行うことで、長期にわたって安定した性能を発揮し、現場の生産性向上に貢献するでしょう。

乾燥炉や電子部品の硬化工程での活用方法

この大型熱風発生機は、乾燥炉内の昇温や焼付け、電子部品の接着後の乾燥・硬化など、さまざまな工程で活用されています。特に、温度と風量の細かい調整が求められる工程において、その性能を発揮します。

乾燥炉では、均一な熱風を供給することが品質向上の鍵です。この機械のPID制御と風量調整機能により、炉内の温度ムラを抑えつつ効率的な乾燥が可能となります。これにより、製品の仕上がりが安定し、不良品の発生リスクを低減できるのが魅力です。

電子部品の接着後の硬化工程では、温度管理が非常にシビアになります。過剰な加熱は部品の損傷につながるため、適切な温度制御が不可欠です。この機械の精密な温度調整機能は、こうした繊細な工程にも対応可能です。

さらに、風量調整により熱風の流れを最適化できるため、部品全体に均一に熱が伝わりやすくなります。これにより、硬化ムラを防ぎ、製品の信頼性を高めることが期待できます。

このように、多様な工業工程での活用が可能な点は、大型熱風発生機の大きな強みです。

他の熱風発生機との比較ポイント

市場にはさまざまな熱風発生機がありますが、このモデルを選ぶ際の比較ポイントを押さえておくと失敗が少なくなります。まず、総容量やヒーター容量は製造ラインの規模に合わせて選ぶ必要があります。今回のモデルは63.7kWの総容量と60kWのヒーター容量があり、大型の設備に適しています。

次に、温度制御方式です。PID制御は高精度な温度管理が可能なため、品質管理が厳しい現場に向いています。これに対して、単純なオンオフ制御の機械はコストが抑えられますが、温度の安定性に劣る場合があります。

風量調整の幅も重要です。可動式ダンパーで細かく調整できるタイプは、工程の変化に柔軟に対応できるため、長期的に見て経済的です。逆に風量固定の機械は操作が簡単ですが、用途が限定されることがあります。

また、耐食性やメンテナンスのしやすさも比較ポイントです。ステンレスシーズヒーターを使っているかどうかで耐久性が大きく変わりますし、分離型コントローラーは設置の自由度を高めます。

これらのポイントを踏まえて選ぶことで、現場のニーズに最適な熱風発生機を見つけやすくなります。

よくある質問（FAQ）

Q1: 設置に必要な電源は何ですか？

A1: 三相200V（50/60Hz）で、電源線はKIV100mm2×3本、接地線はKIV38mm2×1本が必要です。

Q2: 温度制御はどのように行われますか？

A2: PID制御方式により、SSR駆動で温度を細かく調整し、安定した熱風を供給します。

Q3: 風量調整は手動ですか？

A3: はい、可動式ダンパーを手動で調整して風量を3段階に切り替えられます。

Q4: メンテナンスのポイントは？

A4: 送風機やダンパーの動作確認、温度センサーの点検、吸入口・吐出口の清掃を定期的に行うことが重要です。

Q5: どんな用途に向いていますか？

A5: 乾燥炉の昇温や焼付け、電子部品の接着後の乾燥・硬化など、多様な工業用途に適しています。

まとめ：大型熱風発生機の選び方と活用のコツ

大型熱風発生機は、工場の乾燥や加熱工程において欠かせない存在です。今回紹介したモデルは、高いヒーター容量とPID制御による正確な温度管理、可動式ダンパーによる風量調整、耐久性に優れたステンレスシーズヒーターなど、現場のニーズに応える充実した機能を備えています。

設置の自由度が高く、メンテナンスもしやすいため、長期的に安定した運用が可能です。用途に合わせて温度や風量を細かく調整できるため、品質管理が重要な工程でも安心して使えます。

導入を検討する際は、電源環境や設置スペース、必要な温度・風量の条件をしっかり確認し、現場に最適な設定で活用することがポイントです。これからの製造現場での効率アップや品質向上に役立つ機械として、ぜひ選択肢の一つに加えてみてください。

価格	¥4,708,000 (税込)
ストア	道具屋さんYahoo!店
