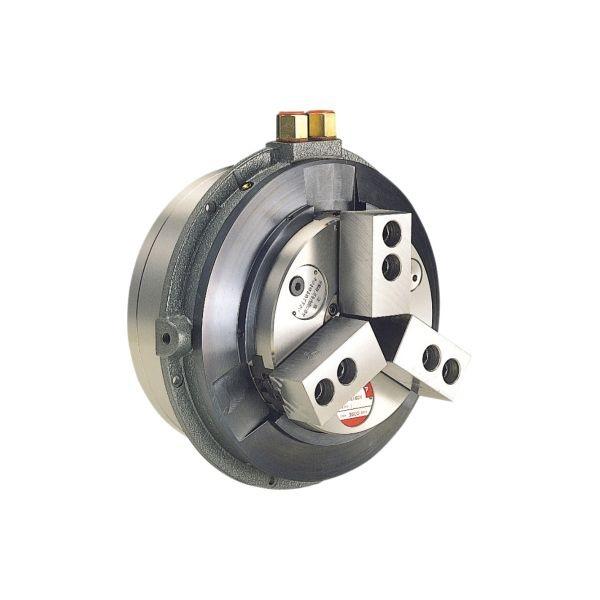

北川 UBR560K 大口径フロント中空エアチャックを完全解説

フロント中空エアチャックとは？基本構造と特徴を理解しよう

フロント中空エアチャックは、大型ワークの把握に特化したクランプ装置で、機械加工や組立ラインなどで幅広く活用されています。一般的なチャックと比べて、ジョー（把持部）が中空構造になっているのが大きな特徴です。この中空構造により、ワークの中心部を貫通させることができ、加工や検査の効率を高めることが可能です。

また、エアシリンダ内蔵タイプであるため、空気圧を利用してジョーの開閉をスムーズに行えます。これにより、手動操作に比べて作業の自動化が進み、作業者の負担軽減や生産性向上に寄与します。さらに、2段階ストローク機能を備えているモデルもあり、ジョーの動きを細かく制御できるのも魅力です。

このような構造と機能により、フロント中空エアチャックは大口径のワークを確実に把握しつつ、加工や検査の際にワークの中心部を活用したい場合に非常に適しています。特に、把握径が最大568mm、最小235mmと幅広いサイズに対応できるため、多様な現場でのニーズに応えられます。

さらに、ジョー位置検出機能に対応したモデルもあり、把持状態をセンサーで確認できるため、より安全かつ正確な作業が実現します。これにより、工程の自動化や品質管理の強化にもつながります。

まとめると、フロント中空エアチャックは大型ワークの把握を安定的に行い、作業効率と安全性を高めるための先進的な装置と言えるでしょう。

主要スペックの詳細解説：サイズや把握力を徹底チェック

このタイプのチャックを選ぶ際に重要なのは、やはりそのサイズと把握力です。今回のモデルは、穴径が275mmで、把握径は最小235mmから最大568mmまで対応しています。これにより、さまざまな大きさのワークを柔軟に扱うことが可能です。

また、ジョーストロークは2段階に分かれており、早送り時は33mm、把握時は17mmの動きとなっています。この細かいストローク調整が、ワークの把持における精度とスピードを両立させています。プランジャーストロークは53.5mmで、十分な動作範囲を確保しています。

最大静的把握力は120kNと非常に高く、重いワークや加工中の振動にも耐えられる強度を持っています。これは大型ワークの安定した固定に欠かせないポイントです。

以下の表に主要スペックをまとめましたので、導入検討時の参考にしてください。

項目	数値	単位
穴径	275	mm
把握径最小	235	mm
把握径最大	568	mm
ジョーストローク（早送り）	33	mm
ジョーストローク（把握）	17	mm
プランジャーストローク	53.5	mm
最大静的把握力	120	kN

これらのスペックを踏まえ、ワークのサイズや重量に合わせて最適なチャックを選ぶことが重要です。特に把握力は安全性に直結しますので、余裕を持ったスペック選定をおすすめします。

導入前に知っておきたい設置環境と注意点

高性能なチャックでも、設置環境が適切でなければその力を十分に発揮できません。まず、このタイプのチャックはメーカー直送品で、代金引換が利用できないため、支払い方法はカードまたは銀行振込に限定されます。この点は事前に確認しておきましょう。

また、沖縄・北海道・離島への配送は対応していないため、これらの地域にお住まいの方は別の手配が必要です。設置場所のスペースも十分に確保しなければなりません。大型で重量のある装置なので、搬入経路の確認や据え付け作業の計画も重要です。

加えて、エアシリンダ内蔵タイプのため、安定した圧縮空気の供給が必要です。圧力不足やエア漏れがあると、チャックの性能低下や故障の原因になります。したがって、エア配管の点検やメンテナンス体制の整備も欠かせません。

さらに、ジョー位置検出機能を活用する場合は、対応する制御機器との接続や設定も考慮しましょう。これにより、把持状態のモニタリングや自動化が可能となりますが、導入時には専門的な知識や技術が必要になることもあります。

以上のように、導入前には設置環境の整備や運用面の準備をしっかり行うことが、長期的に安定した使用につながります。

メンテナンスの基本と長く使うためのコツ

高額なチャックを長く使うためには、日頃のメンテナンスが欠かせません。まず、エアシリンダやジョーの動作部分は定期的に清掃し、異物の混入を防ぎましょう。特に、粉塵や切粉が多い環境では、こまめな清掃が性能維持のポイントです。

また、エア配管やシール部分の点検も重要です。エア漏れがあると動作不良や把握力の低下につながるため、異常があればすぐに修理や部品交換を行いましょう。ジョー位置検出センサーを搭載している場合は、センサーの動作確認も忘れずに行います。

さらに、2段階ストロークの動作確認も定期的に行い、スムーズな動きを維持することが大切です。動作に違和感や異音がある場合は、早期に専門業者に相談することをおすすめします。

以下のようなメンテナンス項目を定期的にチェックすると良いでしょう。

• ジョーの清掃と摩耗チェック
• エア配管の漏れ検査
• シール部品の劣化確認
• センサーの動作確認
• ストローク動作のスムーズさチェック

これらのメンテナンスを怠らずに行うことで、故障リスクを減らし、安定した作業環境を保てます。定期的な点検スケジュールを作成し、記録を残すこともおすすめです。

活用シーンと業界別のおすすめポイント

このタイプの大型フロント中空エアチャックは、特に以下のような業界やシーンで活躍しています。

• 自動車部品の加工ライン
• 航空機部品の組立工程
• 大型機械部品の検査装置
• 精密機械の製造現場

これらの現場では、大型かつ重量のあるワークを正確に把持しつつ、中心部を貫通させて加工や検査を行う必要があります。フロント中空エアチャックは、その要望に応える設計となっているため、作業効率の向上や安全性の確保に寄与しています。

また、2段階ストロークやジョー位置検出機能を活用すれば、工程の自動化や品質管理の強化も期待できます。特に自動車や航空機産業では、精度と安全性が求められるため、こうした機能が重宝されています。

さらに、把握径の幅広さから、多種多様なワークサイズに対応できるため、複数製品を扱う現場でも柔軟に活用可能です。これにより、設備投資の効率化やラインの汎用性向上にもつながります。

まとめると、大型ワークの安定把持と工程の効率化を両立したい現場に最適な装置と言えるでしょう。

購入時のポイントと選び方のコツ

大型のフロント中空エアチャックを購入する際には、いくつかのポイントを押さえておくと失敗を防げます。まず、ワークのサイズや重量を正確に把握し、それに合った把握径と把握力を持つモデルを選ぶことが基本です。

また、設置環境や使用する機械との相性も重要です。エア圧の供給状況や制御システムとの連携がスムーズに行えるかどうか、事前に確認しましょう。ジョー位置検出機能の有無も、用途に応じて選択すると良いでしょう。

さらに、メンテナンスのしやすさや部品交換の容易さも考慮に入れると、長期的な運用コストを抑えられます。信頼できるメーカーのサポート体制もチェックしておきたいポイントです。

購入時に検討すべきポイントを以下にまとめました。

• 把握径と把握力の適合性
• 設置環境とエア供給の条件
• ジョー位置検出機能の有無
• メンテナンス性とサポート体制
• 価格と予算のバランス

これらを踏まえたうえで、専門家やメーカー担当者と相談しながら選ぶと安心です。無理のない範囲で最適なモデルを選び、導入後のトラブルを減らしましょう。

よくある質問（FAQ）

ここでは、このタイプの大型チャックに関してよく寄せられる質問とその回答をまとめました。導入検討の際に参考にしてください。

• Q1: 代金引換は利用できますか？
  A: メーカー直送品のため、代金引換はご利用いただけません。カードまたは銀行振込でのお支払いが必要です。
• Q2: 沖縄や離島への配送は可能ですか？
  A: 申し訳ありませんが、沖縄・北海道・離島への配送は対応しておりません。
• Q3: ジョー位置検出機能は標準装備ですか？
  A: モデルによって異なります。UBR型は対応可能ですが、詳細はメーカーにお問い合わせください。
• Q4: メンテナンスはどのくらいの頻度で行うべきですか？
  A: 使用環境にもよりますが、月に一度の点検と清掃をおすすめします。
• Q5: 設置に必要なスペースはどのくらいですか？
  A: ワークサイズや周辺機器によりますが、搬入経路も含めて十分なスペースを確保してください。

まとめ：大型ワークの把持に最適なフロント中空エアチャックの魅力

今回ご紹介した大型フロント中空エアチャックは、大型ワークの把持に特化した高性能な装置です。穴径275mm、把握径最大568mm、最大把握力120kNというスペックは、多様な現場でのニーズに応えられる十分な性能を持っています。

エアシリンダ内蔵や2段階ストローク、ジョー位置検出機能などの先進的な機能も搭載されており、作業の効率化と安全性の向上に役立ちます。導入時には設置環境の確認やメンテナンス体制の整備が重要であり、これらをしっかり行うことで長期的に安定した運用が可能です。

また、購入時にはワークのサイズや設置環境、メンテナンス性を考慮し、専門家と相談しながら選ぶことをおすすめします。これにより、現場に最適な装置を導入し、作業効率の向上に繋げられるでしょう。

大型ワークの把持において、信頼性と操作性を兼ね備えたこの装置は、現場の強い味方となること間違いなしです。

ブランド	ブランド登録なし
価格	¥4,741,115 (税込)
ストア	測定器・工具のイーデンキ
