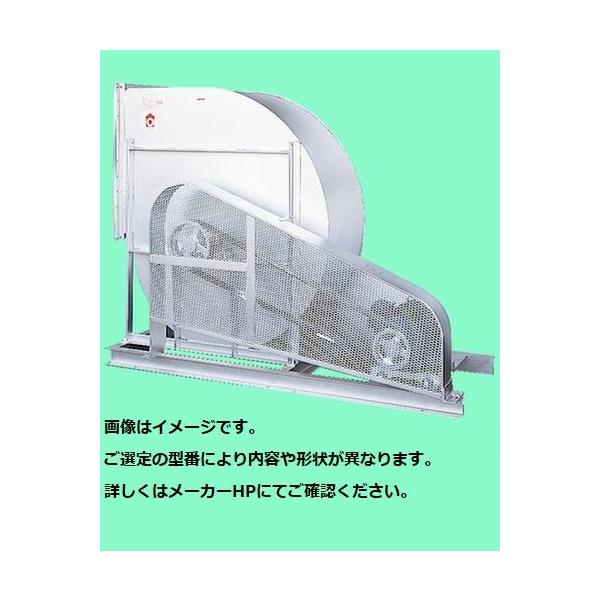

テラル排煙ファンCLF2(R)-NO.7-TVの選び方とポイント

排煙ファンの基本構造と動作原理

排煙ファンは、火災などの非常時に建物内の煙や有害なガスを迅速に排出するための重要な設備です。特に、今回ご紹介するタイプは片吸込両持形ベルト駆動式で、耐久性と効率性を兼ね備えています。排煙ファンの動作原理は、ファンの羽根が回転することで気体を吸い込み、指定された方向へ排出する仕組みです。

このタイプのファンは、6極のモーターを使用しており、回転速度が安定しているため、安定した排煙性能を発揮します。さらに、3相200Vの電圧で動作することで、強力な出力15kWを実現しています。これにより、大規模な建築物でも十分な排煙能力を確保できます。

また、吐出方向は上部垂直方向に設定されており、煙を効率的に上方へ排出する設計となっています。回転方向は右回転（時計方向）で、これがファンの羽根の形状や設置環境に最適化されています。こうした細かな設計は、排煙効率を最大限に引き出すために欠かせません。

構造面では、片吸込両持形のベルト駆動式は、メンテナンスがしやすいのが特徴です。ベルトを介してモーターの回転力をファンに伝えるため、直接駆動式に比べて振動や騒音が抑えられ、長期間の安定運転が期待できます。さらに、床置型の設置タイプは、建物の構造やスペースに柔軟に対応できるため、多様な用途に適応可能です。

このように、排煙ファンの基本構造と動作原理を理解することで、設置後の性能や安全性についても安心感が増します。排煙ファンは火災時の安全確保に直結する設備なので、信頼性の高い製品選びが重要です。

排煙ファンの設置場所と用途の選び方

排煙ファンは、建築基準法や消防法に基づき、特定の建物や場所に設置が義務付けられています。設置場所や用途によって求められる性能や仕様が異なるため、選び方のポイントを押さえておくことが大切です。

まず、排煙ファンの設置場所として多いのは、商業施設や工場、公共施設などの大規模建築物です。これらの場所では、火災時に迅速かつ大量の煙を排出する必要があるため、強力な出力と信頼性の高い製品が求められます。今回のファンは15kWの出力を持ち、3相200V電源に対応しているため、こうした大規模施設に適しています。

また、排煙ファンの用途としては、火災時の煙排出が主な目的ですが、建築基準法や消防法で定められた設置対象物に適合していることが重要です。用途に応じて、ファンのサイズや回転数、吐出方向などを選ぶ必要があります。

選ぶ際の具体的なポイントは以下の通りです。

• 建物の規模と煙の発生量に合わせた出力選定：大きな空間には高出力タイプが必要
• 設置場所のスペースに合った設置タイプ：床置型、壁掛け型など
• 排煙の方向性と建物の換気設計に合った吐出方向
• 電源環境に適した相・電圧の確認

これらを踏まえて、設置後の性能を最大限に引き出すことが可能です。特に、今回のファンは床置型で上部垂直方向への排煙に適しているため、天井が高い施設や煙を上方に効率よく排出したい場所に向いています。

さらに、設置時にはメーカーの仕様確認や現地調査が重要です。仕様条件が合わない場合は、注文後でもキャンセルや変更が必要になることがありますので、事前の確認を怠らないようにしましょう。

排煙ファンの性能と仕様の詳細解説

排煙ファンの性能を左右する要素は多岐にわたりますが、今回の製品では特に以下の仕様がポイントです。

項目	仕様
出力	15kW
周波数	50Hz / 60Hz対応
サイズ	#7
相・電圧	3相200V
極数	6P
伝動方法	片吸込両持形ベルト駆動式
設置タイプ	床置型
吐出方向	上部垂直方向
回転方向	右回転（時計方向）

これらの仕様は、ファンの性能だけでなく、設置環境やメンテナンスのしやすさにも影響します。たとえば、6極のモーターは比較的低速で回転し、騒音を抑えながら安定した風量を確保します。これは排煙ファンとして非常に重要なポイントです。

また、ベルト駆動方式は直接駆動に比べて振動が少なく、長期間の使用に耐えやすいというメリットがあります。ベルトの交換や調整が必要ですが、その分メンテナンス性が高いのも特徴です。

さらに、50Hzと60Hzの両方に対応しているため、地域による周波数の違いを気にせず導入できるのも大きな利点です。これにより、全国どこでも同じ性能で運用可能です。

設置タイプが床置型であることも、設置スペースの自由度を高めています。床に設置することで、メンテナンス時のアクセスが容易になり、作業効率が向上します。

このように、細かい仕様まで確認することで、導入後のトラブルを減らし、長く安心して使える排煙ファン選びが可能になります。

排煙ファンの設置と施工のポイント

排煙ファンの性能を最大限に引き出すためには、適切な設置と施工が欠かせません。設置場所の選定から配線、固定方法まで、注意すべきポイントを詳しく解説します。

まず、設置場所は排煙経路に直結していることが重要です。煙がスムーズに排出されるよう、ファンの吐出方向が建物の換気計画に合致しているか確認しましょう。今回のファンは上部垂直方向への排煙に特化しているため、天井の高さや排煙ダクトの位置を考慮して設置します。

次に、床置型のため設置面の強度や水平度を確保することが大切です。不安定な設置は振動や騒音の原因となり、ファンの寿命を縮めることにもつながります。設置面はしっかりとしたコンクリート基礎や専用の架台を用いることが推奨されます。

電気配線は3相200Vに対応した専用回路を用意し、安全に配線施工を行う必要があります。モーターの容量が15kWと大きいため、適切な電線サイズやブレーカーの選定も重要です。電気工事は必ず専門の技術者に依頼しましょう。

さらに、ベルト駆動式のため、ベルトの張り具合やプーリーの位置調整も設置時に確認します。ベルトが緩すぎると滑りやすくなり、逆に強すぎるとベアリングに負担がかかります。適切な調整は長期的な安定運転に欠かせません。

施工後は、試運転を行い振動や異音がないかを細かくチェックします。問題があればすぐに調整や修正を行い、安全かつ効率的に運用できる状態に仕上げます。

排煙ファンのメンテナンス方法と注意点

排煙ファンは火災時の安全確保に直結するため、日常的なメンテナンスが非常に重要です。適切なメンテナンスを行うことで、ファンの性能を維持し、長期間にわたり安定した運転が可能になります。

メンテナンスの基本は、定期的な点検と清掃です。ファンの羽根やベルト、モーター部分にほこりや汚れが溜まると、風量が低下したり、モーターに負荷がかかったりします。これを防ぐために、以下のような作業を定期的に行いましょう。

• 羽根の汚れや異物の除去
• ベルトの摩耗や張り具合のチェックと調整
• モーターの異音や振動の確認
• 軸受け部分の給油や点検
• 電気配線の緩みや損傷の点検

特にベルト駆動式の場合、ベルトの状態はファンの動作に直結するため、摩耗やひび割れが見られたら早めに交換することが推奨されます。ベルトの張りすぎや緩みも故障の原因となるため、適切な張り具合を保つことが重要です。

また、メンテナンス時には安全確保のため、必ず電源を切り、ロックアウト・タグアウトの手順を守って作業を行ってください。これにより、誤作動や事故のリスクを防げます。

さらに、定期点検の記録を残すことで、トラブルの予兆を早期に発見しやすくなります。メーカーの推奨するメンテナンススケジュールに従い、計画的にメンテナンスを行うことが望ましいです。

こうした日々のメンテナンスが、いざという時の排煙性能を支える大切なポイントです。

排煙ファンの導入コストとランニングコストの考え方

排煙ファンの導入には初期費用だけでなく、ランニングコストも考慮する必要があります。特に大出力のファンは設備投資が大きいため、長期的なコスト管理が重要です。

今回の排煙ファンの価格は約686万円と高額ですが、これは高出力15kWのモーターや堅牢な構造、信頼性の高い設計が反映された結果です。大規模な建物の安全性を確保するためには、妥協できない投資と言えます。

ランニングコストの主な要素は以下の通りです。

• 電気代：15kWのモーターを稼働させるための消費電力
• メンテナンス費用：ベルト交換や清掃、点検にかかる費用
• 修理費用：部品交換や故障対応にかかる費用

電気代は使用頻度や運転時間によって変動しますが、効率的な運転管理や適切なメンテナンスにより無駄な消費を抑えることが可能です。特にベルト駆動式は直接駆動に比べてメンテナンスが必要ですが、振動や騒音が少なく長期的な安定運転に寄与します。

また、導入時には設置工事費用も発生します。設置場所の状況や配線工事の内容により費用は変わるため、見積もりを複数社から取ることをおすすめします。

総合的に見ると、初期投資を抑えすぎて性能や信頼性を犠牲にするよりも、適切な製品を選び、計画的にメンテナンスを行うことが結果的にコストパフォーマンスを高めるポイントです。

排煙ファンに関するよくある質問（FAQ）

排煙ファンの導入や運用にあたって、よく寄せられる質問をまとめました。疑問点の解消にお役立てください。

• Q1：設置後の仕様変更は可能ですか？
  基本的には仕様確定後の変更は難しいですが、メーカーや販売店に相談することで対応できる場合もあります。
• Q2：メンテナンスはどのくらいの頻度で行うべきですか？
  一般的には半年に1回以上の点検が推奨されますが、使用環境によってはより頻繁な点検が必要です。
• Q3：騒音が気になる場合の対策はありますか？
  設置場所の防音対策やファンの防振装置の導入、定期的なベルトの調整が効果的です。
• Q4：故障時の対応はどうなりますか？
  保証期間内はメーカーサポートを利用し、それ以降は専門業者による修理が必要です。
• Q5：設置に必要なスペースはどのくらいですか？
  床置型のため、ファン本体のサイズに加え、メンテナンス用の作業スペースも考慮してください。

まとめ：信頼できる排煙ファン選びのポイント

排煙ファンは火災時の安全を守る重要な設備であり、性能や設置環境に合った製品選びが欠かせません。今回のファンは15kWの高出力、片吸込両持形ベルト駆動式、床置型設置という特徴を持ち、大規模な建築物に適した仕様となっています。

選ぶ際には、設置場所の条件や用途、電源環境をしっかり確認し、メーカーや販売店と仕様を綿密に打ち合わせることが大切です。設置工事やメンテナンスも含めてトータルで考えることで、長期的に安心して使える環境を整えられます。

また、定期的なメンテナンスは排煙ファンの性能を維持し、安全性を確保する上で欠かせません。ベルトの点検や清掃、モーターの状態確認などを怠らず、専門技術者による作業を推奨します。

導入コストは高めですが、火災時の安全性を考えると、信頼性の高い製品を選ぶことが何より重要です。しっかりとした準備と運用で、万が一の際にも安心できる環境を作りましょう。

価格	¥6,862,021 (税込)
ストア	アナハイム 厨房用設備販売
