テラル排煙ファンCLF2(R)-NO.7-TV-L-RS-B-eの選び方と設置ガイド

排煙ファンとは？基本構造と役割を詳しく解説

排煙ファンは、火災時に発生する煙や有害ガスを効率よく排出するために設計された重要な設備です。建築基準法や消防法で設置が義務付けられていることも多く、安全性を確保するために欠かせません。特に今回ご紹介するタイプは片吸込両持形ベルト駆動式で、安定した動作と高い耐久性を実現しています。

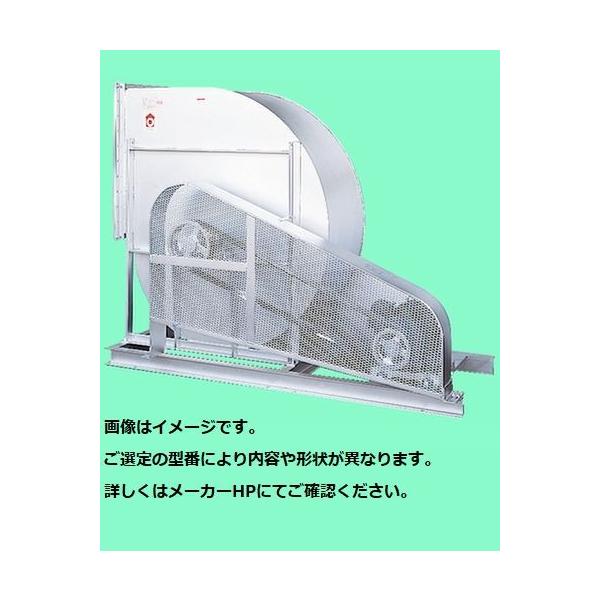

この排煙ファンは、18.5kWの出力を持ち、3相200Vの電圧で動作します。回転方向は左回転（反時計方向）で、上部垂直方向に煙を吐き出す設計です。床置型のため、設置場所の自由度が高く、メンテナンスもしやすいのが特徴です。

ファンの構造はシロッコファンタイプで、気体を効率よく吸い込みながら排出する仕組みです。片吸込両持形というのは、ファンの軸を両側から支持しているため、振動が少なく長期間安定して稼働します。ベルト駆動式は、モーターの回転をベルトを介してファンに伝える方式で、メンテナンス時にベルトの交換や調整が可能です。

このような構造により、火災時の排煙だけでなく、通常の換気や空調の補助にも利用されることがあります。特に大型の建築物や工場など、煙の排出が重要な現場で活躍しています。

排煙ファンの性能は、出力や回転数だけでなく、設置環境や使用目的により大きく変わるため、しっかりと仕様を確認して選ぶことが大切です。今回の製品は60Hz対応で、地域の電力周波数に合わせて選択可能です。

排煙ファンの選び方：性能と設置環境を見極めるポイント

排煙ファンを選ぶ際には、まず出力（kW）やサイズ、回転方向、設置方法などの基本スペックを確認しましょう。今回の製品は18.5kWと高出力で、床置型のため設置場所の自由度が高いのが魅力です。

選ぶポイントとしては以下の点が挙げられます。

• 使用環境の確認：火災時の排煙用途か、通常の換気補助かによって必要な性能が異なります。
• 設置スペースの確保：床置型の場合、設置場所の床面積や高さ制限を考慮する必要があります。
• 電源の仕様：3相200Vで60Hz対応かどうか、地域の電力環境に合わせて選びましょう。
• メンテナンスのしやすさ：ベルト駆動式は定期的なベルト交換が必要ですが、その分調整がしやすいメリットがあります。
• 騒音レベル：設置場所によっては静音性も重要な要素となります。

これらのポイントを踏まえ、メーカーの仕様書やカタログをよく確認しながら選ぶことが大切です。特に排煙ファンは安全設備の一部ですので、信頼できる製品を選ぶことが求められます。

また、設置後のサポートやアフターサービスも選ぶ際の重要な要素です。万が一のトラブル時に迅速に対応してもらえるかどうか、事前に確認しておくと安心です。

設置方法と設置時の注意点を詳しく解説

排煙ファンの設置は、性能を最大限に発揮するために非常に重要な工程です。今回の製品は床置型で、上部垂直方向に煙を吐き出す設計となっています。設置場所の床がしっかりとした強度を持っていることが前提となります。

設置時の主な注意点は以下の通りです。

• 水平な床面の確保：ファンの振動を抑え、安定した運転を実現するために水平な床面が必要です。
• 周囲のスペース確保：メンテナンスや点検を行いやすくするため、周囲に十分なスペースを確保しましょう。
• 排気方向の確認：煙の排出方向が建物の構造や避難経路に影響しないか確認が必要です。
• 電源の接続：3相200Vの電源を正しく接続し、過負荷や短絡を防ぐための保護装置を設置します。
• 防振対策：振動が伝わらないように防振ゴムやマウントを使用することが推奨されます。

また、設置後は必ず動作確認を行い、異音や振動がないかをチェックします。特にベルト駆動式の場合は、ベルトの張り具合や摩耗状態を定期的に点検することが重要です。

設置環境によっては、排煙ダクトの接続や防火ダンパーの取り付けが必要になる場合もあります。これらは建築基準法や消防法に基づく規定に従って行う必要があります。

安全かつ効果的な排煙を実現するために、専門業者に依頼して設置することをおすすめします。

ベルト駆動式の特徴とメンテナンス方法

今回の排煙ファンはベルト駆動式であることが大きな特徴です。ベルト駆動はモーターの回転力をベルトを介してファンに伝える方式で、直結式に比べて振動が少なく、モーターの負担も軽減されます。

ベルト駆動式のメリットは以下の通りです。

• 振動の軽減：ベルトが衝撃を吸収するため、機械全体の振動が抑えられます。
• 回転速度の調整が容易：プーリーのサイズを変えることで回転速度を調整可能です。
• メンテナンスがしやすい：ベルトの交換や張り具合の調整が比較的簡単に行えます。

一方で、ベルトの摩耗や劣化は定期的にチェックしなければなりません。摩耗したベルトは滑りやすくなり、ファンの性能低下や異音の原因となります。

メンテナンスのポイントは以下の通りです。

• ベルトの張り具合を定期的に点検：適切な張り具合でないと滑りが発生します。
• 摩耗やひび割れの確認：劣化が見られたら早めに交換しましょう。
• プーリーの清掃：ホコリや油分が付着するとベルトの滑りや摩耗が進みます。
• 定期的な潤滑：必要に応じてベアリングや可動部に潤滑油を差します。

これらのメンテナンスを怠ると、ファンの故障や火災時の排煙能力低下につながる恐れがあります。安全面を考慮すると、定期点検は必須です。

また、交換用のベルトはメーカー純正品を使用することが推奨されます。非純正品は性能や耐久性に問題が出る場合があるため注意が必要です。

排煙ファンの法令遵守と設置義務について

排煙ファンは建築基準法や消防法に基づき、特定の建築物に設置が義務付けられています。これらの法律は火災時の安全確保を目的としており、適切な排煙設備の設置が求められます。

具体的には、以下のような建物で排煙ファンの設置が必要となります。

• 一定規模以上の商業施設やオフィスビル
• 病院や学校などの公共施設
• 工場や倉庫などの産業施設
• 集合住宅の共用部分

排煙ファンの性能や設置方法は、法令で細かく規定されており、設置時には消防署などの関係機関の確認や承認が必要です。設置基準を満たさない場合は、指導や改善命令が出されることもあります。

また、排煙ファンの定期点検や保守も法的に義務付けられており、故障や性能低下がないかを定期的に確認しなければなりません。これにより、万が一の火災時に確実に機能することが保証されます。

設置やメンテナンスの際は、専門の業者や技術者に依頼し、法令に準拠した対応を行うことが重要です。自己判断での設置や改造はトラブルの原因となるため避けましょう。

排煙ファンの導入コストとランニングコストの考え方

排煙ファンの導入には初期費用がかかります。今回の製品は高出力かつ高性能なため、価格は約660万円と高額です。しかし、これは安全設備としての信頼性や耐久性を考慮した投資といえます。

導入コスト以外にも、ランニングコストとして以下の点を考慮する必要があります。

• 電気代：18.5kWのモーターを稼働させるための電力消費が発生します。使用頻度や運転時間により変動します。
• メンテナンス費用：ベルトの交換や点検、部品の修理などが定期的に必要です。
• 修理費用：故障時の部品交換や修理にかかる費用も見込んでおきましょう。

これらのコストを総合的に判断し、信頼性の高い製品を選ぶことが将来的なトラブル回避につながります。特に排煙ファンは火災時の安全を守る設備なので、安価な製品を選んで性能が不足するリスクは避けたいところです。

また、導入前に複数のメーカーや製品を比較検討し、見積もりを取ることも重要です。納期やアフターサービスの内容も含めて検討しましょう。

よくある質問（FAQ）で疑問を解消しよう

排煙ファンに関してよく寄せられる質問をまとめました。導入や運用の参考にしてください。

質問	回答
排煙ファンはどのくらいの頻度でメンテナンスが必要ですか？	一般的には半年に一度の点検が推奨されますが、使用環境により異なります。
ベルトの交換時期はどう判断すれば良いですか？	ひび割れや摩耗が見られたら交換時期と考え、滑りや異音が発生した場合は早めの対応が必要です。
設置後に仕様変更は可能ですか？	仕様条件が合わない場合はキャンセルや変更をお願いすることがあります。事前に仕様をしっかり確認しましょう。
騒音が気になる場合はどうすれば良いですか？	防振対策や設置場所の工夫で騒音を軽減できます。専門業者に相談することをおすすめします。
納期はどのくらいかかりますか？	取り寄せ品のため、納期は問い合わせが必要です。余裕を持って発注しましょう。

まとめ：安全で信頼できる排煙ファンの選び方とポイント

排煙ファンは火災時の安全確保に欠かせない重要な設備です。今回ご紹介した製品は高出力の18.5kWで、床置型のベルト駆動式という特徴を持っています。選ぶ際には性能だけでなく、設置環境や法令遵守、メンテナンスのしやすさも考慮することが大切です。

設置場所の確保や電源の仕様確認、定期的な点検とメンテナンスを行うことで、長期間にわたり安心して使用できます。導入コストは高めですが、安全性や耐久性を考えれば納得のいく投資と言えるでしょう。

また、設置や仕様の詳細についてはメーカーや専門業者としっかり連携し、最適な製品選びを心がけてください。

価格	¥6,595,348 (税込)
ストア	アナハイム 厨房用設備販売
