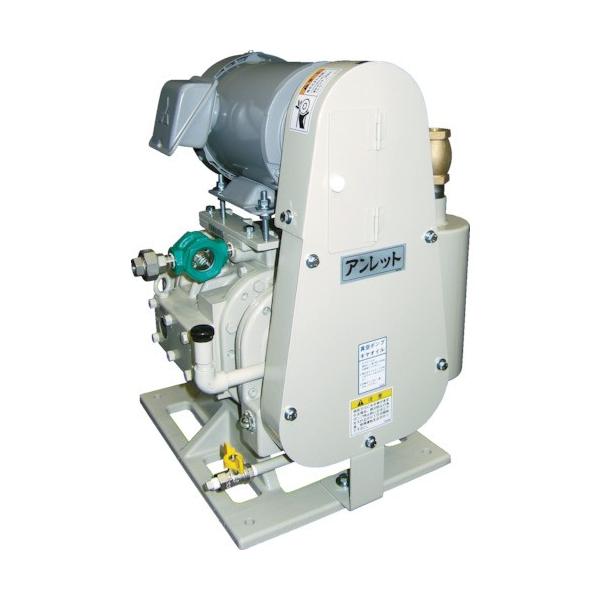

アンレット CT4-450LE-IE3 高性能ルーツ式真空ポンプ

ルーツ式ドライ真空ポンプとは？基本性能と特徴を理解しよう

ルーツ式ドライ真空ポンプは、産業現場で広く使われている真空ポンプの一種です。特にこのタイプは、油を使わずに真空を作り出すため、クリーンな環境が求められる現場に適しています。今回ご紹介するモデルは、排気速度が非常に速く、到達圧力も低いため、高い真空度を実現できるのが特徴です。

このポンプの最大のポイントは排気速度が50Hz/60Hzで7210L/minという非常に高い能力を持っていることです。これにより、大量の空気を素早く排出し、効率的に真空を作り出せます。また、到達圧力は10Paと低く、精密な真空環境が必要な作業にも対応可能です。

さらに、吸気口径が80mmと大きいため、広い範囲から空気を吸引できる点も見逃せません。電源は三相200Vで4P仕様となっており、工場や研究施設の標準的な電源環境に適合しています。寸法は912×949×1006mmで、重量は655kgとかなりの重量級ですが、その分堅牢な設計が施されています。

この真空ポンプは水冷式を採用しており、冷却水量は2L/minです。これにより、長時間の稼働でも安定した性能を維持できるのが魅力です。モーターは全閉外扇屋内型のIE3規格で、高効率かつ省エネ設計となっています。

こうした特徴から、半導体製造装置や医薬品製造ライン、食品加工など、クリーンで安定した真空環境が必要な分野で重宝されています。特に油を使わないドライタイプなので、メンテナンスの手間も軽減されやすいのがポイントです。

設置時のポイントと注意点を詳しく解説

この真空ポンプは重量が655kgもあるため、設置時にはいくつかの注意が必要です。まず、配送はメーカー直送で代金引換が利用できません。さらに、荷降ろしの際にはフォークリフトや昇降機の準備、または十分な人員の確保が必須となります。重量物のため、無理な取り扱いは事故や故障の原因になるので注意しましょう。

また、輸送トラックが通れない道路の場合は営業所止めになる可能性があるため、事前に搬入経路の確認が必要です。設置場所は水平で安定した床面を選び、振動や騒音が周囲に影響しにくい環境が望ましいです。騒音値は85dBと工場内では標準的なレベルですが、静かな環境を求める場合は防音対策を検討してください。

電源は三相200V・4P仕様なので、設置場所に適合した電気設備が整っているかも確認が必要です。異電圧対応も可能ですが、別作対応となるため、導入前にメーカーとしっかり相談しましょう。

水冷式のため、冷却水の供給設備も忘れずに準備してください。冷却水量は2L/minで安定した冷却が求められます。水質管理も重要で、清潔な水を使用しないと内部の腐食や詰まりの原因になることがあります。

• 重量物のため荷降ろし時の人員や機材の準備
• 搬入経路の確認と営業所止めの可能性
• 設置場所の床面の安定性と騒音対策
• 電源設備の確認と異電圧対応の相談
• 冷却水供給設備の準備と水質管理

運用時のメンテナンスと長持ちさせるコツ

ルーツ式ドライ真空ポンプはメンテナンスが比較的簡単ですが、長期間安定して使うためには定期的な点検が欠かせません。特にこのモデルは水冷式なので、冷却水の循環状態を常にチェックすることが重要です。冷却水の流れが悪くなると、モーターやポンプ本体が過熱し、故障の原因になります。

また、吸気口のフィルターや配管の詰まりも性能低下につながるため、定期的に清掃しましょう。ドライタイプのため、油の管理は不要ですが、内部の摩耗部品の点検は必要です。特にルーツローターの摩耗や変形は真空性能に直結するため、異音や振動が増えた場合はすぐに確認してください。

騒音値が85dBとやや高めなので、防音カバーの設置や設置場所の工夫で周囲への影響を抑えることも考慮しましょう。運転時間や負荷状況を記録し、異常があれば早めに対応することが長持ちの秘訣です。

メンテナンスのポイントは以下の通りです。

• 冷却水の流量と水質の定期チェック
• 吸気口や配管の清掃
• 内部摩耗部品の点検と交換
• 異音・振動の早期発見と対応
• 運転記録の管理

こうした日々のケアが、ポンプの性能を維持し、トラブルを未然に防ぐことにつながります。メンテナンスマニュアルをよく読み、メーカーの推奨する周期で点検を行いましょう。

導入を検討する際のメリットとデメリット

このルーツ式ドライ真空ポンプを導入する際のメリットは、まず高い排気速度と低い到達圧力により、効率的で安定した真空環境が得られることです。油を使わないドライタイプなので、油漏れの心配がなく、クリーンな環境を保てるのも大きな魅力です。

また、水冷式であるため長時間の連続運転にも耐えられ、省エネ性能の高いIE3モーター搭載で電力消費も抑えられます。さらに、異電圧対応が可能な点も、導入先の電源環境に柔軟に対応できるメリットです。

一方、デメリットとしては、重量が非常に重く、設置や搬入に手間がかかる点が挙げられます。大型であるためスペースの確保も必要ですし、冷却水の供給設備も整えなければなりません。

また、騒音値が85dBと工場内では一般的ですが、静音性を求める環境では追加の防音対策が必要となる場合があります。初期費用も高額なため、予算や運用コストをしっかり検討することが大切です。

メリット	デメリット
高排気速度で効率的な真空生成	重量が重く設置が大変
油を使わないためクリーン	冷却水設備の準備が必要
省エネモーター搭載	騒音がやや大きい
異電圧対応可能	初期費用が高額

真空ポンプの選び方とこのモデルが向いている現場

真空ポンプを選ぶ際には、使用目的や求める真空度、排気速度、設置環境などを総合的に考慮する必要があります。特に産業用では、性能だけでなくメンテナンス性やランニングコストも重要なポイントです。

このモデルは高排気速度かつ低到達圧力を実現しているため、大量の空気を素早く排出したい場合や高い真空度が必要な現場に最適です。例えば、半導体製造や医薬品の製造ライン、食品加工の真空包装など、クリーンで安定した真空環境が求められる分野での活躍が期待できます。

また、油を使わないドライ式なので、油の管理が難しい環境や、油の混入を避けたい場合にも適しています。水冷式で冷却性能が高いため、長時間の連続運転が必要な現場にも向いています。

設置スペースや搬入経路、電源環境の確認も忘れずに行いましょう。重量があるため、設置場所の床の耐荷重や搬入経路の広さも重要です。さらに、冷却水設備の有無や水質管理も導入前に検討してください。

• 使用目的に合った真空度と排気速度の確認
• 設置環境のスペースと搬入経路の確認
• 電源設備と冷却水設備の準備
• メンテナンス性やランニングコストの検討
• クリーン環境が必要な現場に特におすすめ

よくある質問（FAQ）で疑問を解消しよう

導入前に気になるポイントをまとめました。疑問があればぜひ参考にしてください。

質問	回答
冷却水の水質はどのように管理すれば良いですか？	清潔な水を使用し、定期的に水質検査を行うことが推奨されます。腐食やスケールの発生を防ぐために適切な処理を行いましょう。
設置場所の騒音対策は必要ですか？	85dB程度の騒音が出ますので、静かな環境が必要な場合は防音カバーや遮音壁の設置を検討してください。
メンテナンスの頻度はどれくらいですか？	使用頻度や環境によりますが、冷却水の点検は月1回、内部部品の点検は半年に1回程度が目安です。
異電圧対応はどのように申し込めますか？	メーカーに別作対応の相談が必要です。導入前に電源環境を伝えて詳細を確認しましょう。
配送時の注意点は？	重量物のため荷降ろし時にフォークリフトや人員の確保が必要です。代金引換は利用できません。

まとめ：導入前に知っておきたいポイントと魅力

今回ご紹介したルーツ式ドライ真空ポンプは、強力な排気速度と低い到達圧力を持ち、クリーンな環境を求める現場に最適な製品です。油を使わないためメンテナンスが比較的楽で、水冷式の冷却システムにより長時間の連続運転も可能です。

ただし、重量が非常に重く、設置や搬入には十分な準備が必要です。電源設備や冷却水供給設備の整備も欠かせません。騒音対策やメンテナンスのポイントを押さえ、導入前にしっかり検討することが成功の鍵となります。

高性能な真空ポンプをお探しの方には、ぜひ検討していただきたいモデルです。導入の際は、メーカーとの相談をしっかり行い、最適な仕様や設置環境を整えてください。
