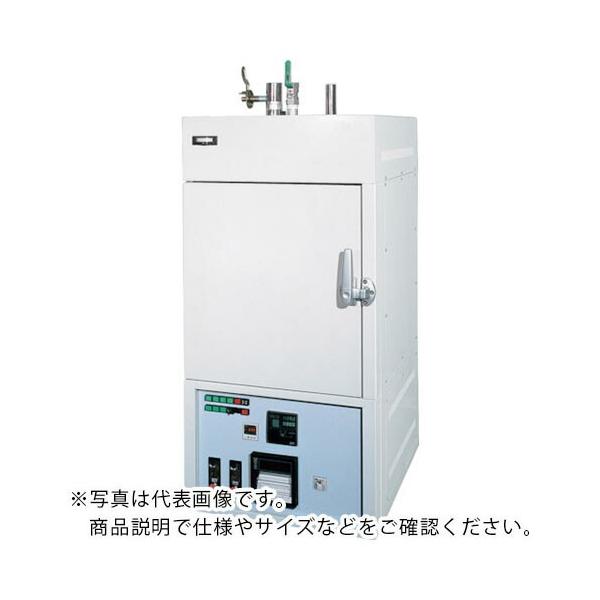

ジェイテクト 小型イナートガスオーブン KLO-30NHの魅力

イナートガスオーブンとは何か？基本構造と特徴を理解しよう

イナートガスオーブンは、主に工業分野で使われる特殊な加熱装置です。通常の大気オーブンに比べて、内部に不活性ガス（イナートガス）を導入することで、酸素濃度を極めて低く保つことができるのが大きな特徴です。これにより、酸化を防ぎながら加熱処理が可能となり、製品の品質を高めることができます。

今回紹介するモデルは、コンパクトながらも高性能な設計が施されており、幅610mm、奥行725mm、高さ1300mmという省スペース設計です。内部の炉内寸法は300mm×300mm×300mmで、内容積は27リットル。これにより、限られたスペースでも効率的に使用できるのが魅力です。

また、残留酸素濃度は300ppm以下（供給窒素ガスの残留酸素濃度5ppm以下時）に抑えられており、酸化を極力抑制した環境での加熱が可能です。これは、精密な熱処理や特殊な材料の加工に適していると言えます。

イナートガスオーブンのメリットは以下の通りです。

• 酸化を防ぐことで製品の変質を抑制
• 高温での安定した加熱が可能
• 省スペース設計で設置場所を選ばない
• 安全装置が充実しているため安心して使用できる

特に小型モデルは、研究開発や小ロット生産に最適で、導入コストや運用コストを抑えたい場合にもおすすめです。

温度制御とプログラマ機能で使いやすさ抜群

このオーブンの温度制御は、プログラマによって99パターン、1024セグメントまで細かく設定可能です。これにより、複雑な加熱プロセスも自動で再現できるため、作業の効率化に大きく貢献します。

さらに、オートチューニング付きPID制御を採用しているため、温度の変動を最小限に抑え、常に安定した加熱環境を維持できます。これにより、製品の品質バラつきを減らすことが期待されます。

温度範囲は室温＋40℃から最大600℃まで対応しており、多様な熱処理ニーズに対応可能です。高温での使用にも耐えうる設計となっているため、幅広い用途で活用できます。

操作パネルは直感的に使えるように設計されているため、初めての方でも迷わず設定できるのが嬉しいポイントです。また、プログラムの保存や呼び出しが簡単にできるため、作業効率の向上にもつながります。

• 99パターンのプログラム登録可能
• 1024セグメントの細かい温度制御
• オートチューニング付きPID制御で安定運転
• 最大600℃までの幅広い温度対応

安全装置が充実！安心して使える設計

安全面にも非常に配慮された設計がなされています。電動機過負荷保護器、過熱防止計、漏電ブレーカーが標準装備されており、万が一のトラブル時にも迅速に対応できるようになっています。

これらの安全装置により、機器の故障や火災リスクを低減し、作業者の安全を守ることが可能です。特に高温を扱う機器であるため、こうした安全対策は欠かせません。

また、イナートガス導入により酸素濃度が低く保たれているため、酸化による事故リスクも軽減されます。これにより、より安全に熱処理を行うことができます。

安全装置のポイントは以下の通りです。

• 電動機過負荷保護器でモーターの過負荷を防止
• 過熱防止計で異常な温度上昇を検知
• 漏電ブレーカーで感電リスクを軽減
• イナートガス導入による酸素濃度管理

これらの機能が組み合わさることで、安心して長時間の運転が可能となっています。

設置と電源仕様についてのポイント

設置時には、本体の寸法と電源仕様をしっかり確認することが重要です。幅610mm、奥行725mm、高さ1300mmのコンパクト設計ですが、設置場所の確保は必須です。また、炉内の作業スペースを考慮して周囲の空間も確保しましょう。

電源は単相200V、40Aが必要となります。電源ケーブルは3mの3芯タイプ（アース線含む）で、M5用丸端子止め、アース線はM9丸端子止め仕様です。設置工事時には専門業者に依頼し、適切な配線を行うことをおすすめします。

設置の際に気をつけたいポイントは以下の通りです。

• 設置スペースの確保（本体寸法＋作業スペース）
• 電源容量と配線の確認
• アース接続の確実な実施
• 周囲の換気や安全対策

これらを守ることで、機器の性能を最大限に発揮し、安全に運用できます。

メンテナンスと日常の管理方法

長く安定して使うためには、定期的なメンテナンスが欠かせません。特にイナートガスオーブンは高温での運用が多いため、部品の劣化やガス漏れのチェックが重要です。

日常的には以下のポイントを意識しましょう。

• 炉内の清掃と異物の除去
• ガス配管の漏れチェック
• 温度センサーの動作確認
• 安全装置の定期点検

また、メーカー推奨の点検スケジュールに従い、専門技術者による定期メンテナンスを受けることが望ましいです。これにより、トラブルの未然防止や寿命延長につながります。

メンテナンスを怠ると、性能低下や安全リスクが高まるため、計画的な管理が必要です。

導入時の注意点と選び方のポイント

イナートガスオーブンの導入を検討する際は、使用目的や処理量、設置環境をしっかり把握することが大切です。小型モデルは省スペースで使いやすい反面、処理容量に限界があるため、用途に合ったサイズ選びが必要です。

また、イナートガスの供給体制やコストも考慮しましょう。ガスの品質や供給安定性が製品の品質に影響するため、信頼できる供給元を選ぶことがポイントです。

選び方のポイントは以下の通りです。

• 処理対象のサイズや量に合った炉内寸法
• 温度制御の細かさやプログラム機能の有無
• 設置スペースと電源環境の整備
• 安全装置やメンテナンス体制の充実
• イナートガスの供給環境とコスト

これらを総合的に検討することで、最適な機種選びが可能になります。

よくある質問（FAQ）

Q1: イナートガスオーブンのイナートガスとは何ですか？
A1: イナートガスとは、不活性で反応性が低いガスのことで、酸素と反応しにくいため酸化を防ぐ目的で使用されます。主に窒素やアルゴンが使われます。

Q2: 温度制御はどのくらい細かく設定できますか？
A2: 99パターン、1024セグメントまでプログラム可能で、オートチューニング付きのPID制御により安定した温度管理が可能です。

Q3: メンテナンスはどのくらいの頻度で行うべきですか？
A3: 日常的な清掃や点検は毎回の使用後に行い、専門的なメンテナンスはメーカーの推奨スケジュールに従い定期的に実施してください。

Q4: 設置に必要な電源は何ですか？
A4: 単相200V、40Aの電源が必要です。設置時は専門業者に配線を依頼することをおすすめします。

まとめ：高性能で使いやすい小型イナートガスオーブンの魅力

今回ご紹介した小型イナートガスオーブンは、省スペースながら高性能な温度制御と安全装置を備えた優れたモデルです。酸素濃度を低く保つことで、酸化リスクを抑えた熱処理ができるため、精密な加工や特殊な素材の処理に適しています。

プログラム機能やオートチューニング付きのPID制御により、操作性も高く、安定した加熱環境を実現。安全装置も充実しているため、安心して長時間の運用が可能です。

設置環境や電源の確認、メンテナンスの計画をしっかり行えば、効率的で安全な運用が期待できます。導入を検討される方は、用途や設置条件を整理した上で選ぶことをおすすめします。

このオーブンは、限られたスペースでも本格的な熱処理を行いたい方にぴったりの製品です。

価格	¥4,009,039 (税込)
ストア	ORANGE TOOL TOKIWA
