- 高精度な内径測定に欠かせないセットリングの特徴と使い方が分かる
- 測定器の基準器としての役割や選び方のポイントを詳しく解説
- 実際の活用シーンや注意点、よくある質問まで網羅的に理解できる
セットリングとは何か？基本的な役割と特徴
セットリングは、内径測定器の精度を保つために欠かせない基準器の一つです。特に、内径マイクロメータやホールテスト、ボアマチックなどの測定器のゼロ点を確認したり調整したりする際に使われます。これにより、測定器の誤差を最小限に抑え、正確な寸法測定が可能になるのです。

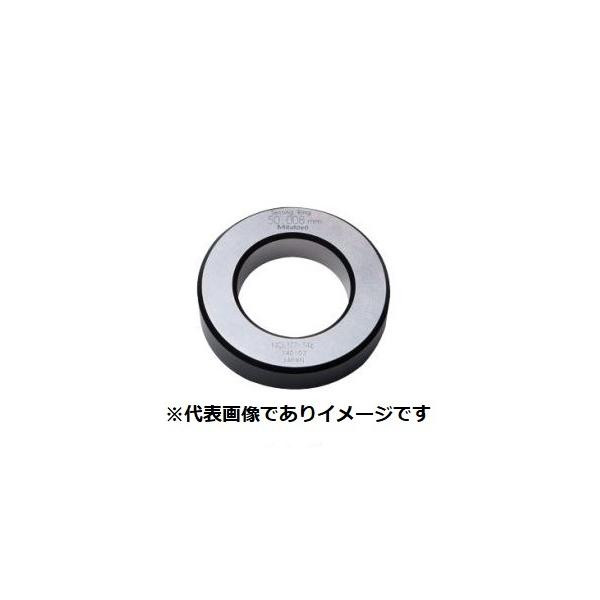

今回紹介するセットリングは、呼寸法1.3mmの鋼製タイプで、寸法の実測値を0.001mm単位で刻印できる高精度なマスターゲージです。高精度を求められる現場での使用に適しており、精度保証範囲や真円度、円筒度などの数値も厳密に管理されています。
セットリングの主な特徴は以下の通りです。
- 精密な寸法刻印：0.001mm単位で刻印されているため、細かな調整が可能
- 鋼製の耐久性：長期間の使用にも耐えられる堅牢な素材
- 多様な測定器への対応：内径マイクロメータやホールテストなど、様々な内径測定器の基準として使える
このように、セットリングは測定器の精度を支える重要な役割を果たしています。測定の信頼性を高めたい方には必須のアイテムと言えるでしょう。
精度が命の仕事には、こういう基準器が欠かせないね
セットリングの寸法と精度について詳しく解説
このセットリングの呼寸法はφ1.3mmで、外径は20mm、高さは4mmとなっています。これらの寸法は、測定対象や使用する測定器によって最適なサイズを選ぶことが重要です。特に内径測定においては、セットリングの寸法許容差や真円度が測定結果に大きく影響します。
寸法許容差は±10μmと非常に厳しい基準が設けられており、刻印値の不確かさは1.5μm、真円度および円筒度も1.0μm以内に抑えられています。これにより、測定器の基準として使用する際に高い信頼性を確保できます。
寸法の正確さを保つためには、定期的なメンテナンスや保管方法にも注意が必要です。例えば、使用後は汚れや油分をしっかり拭き取り、湿気の少ない場所で保管することが推奨されます。
以下の表は、このセットリングの主要な寸法と精度の詳細をまとめたものです。
| 項目 | 値 | 単位 |
|---|---|---|
| 呼寸法φd | 1.3 | mm |
| 外径φD | 20 | mm |
| 高さT | 4 | mm |
| 寸法許容差 | ±10 | μm |
| 刻印値の不確かさ | 1.5 | μm |
| 真円度/円筒度 | 1.0 | μm |
| 端面からの距離H | 1.6 | mm |
| 精度保証範囲K | 0.8 | mm |
これらの数値を理解しておくことで、セットリングの性能を最大限に活かし、測定の精度を保つことができます。
こんなに細かい数値まで管理されているんだね、安心感が違うよ
セットリングの使い方とメンテナンス方法
セットリングは、内径測定器の基準器として使うため、正しい使い方とメンテナンスが重要です。まず、使用前にセットリングの表面を清潔にし、汚れや油分が付着していないことを確認しましょう。これにより、測定誤差を防ぐことができます。
使用時は、セットリングを測定器の測定部にしっかりとセットし、ゼロ点の確認や調整を行います。特に内径マイクロメータやホールテストでは、セットリングの寸法を基準にして測定器の表示を合わせることが基本です。
メンテナンスとしては、使用後に柔らかい布で拭き取り、専用の防錆油を薄く塗布することが推奨されます。また、長期間使わない場合でも、防錆処理を施し、湿気の少ない場所で保管することが大切です。
さらに、定期的に専門の検査機関で精度の再確認を行うと、安心して長期間使い続けることができます。
- 使用前後の清掃を徹底する
- 防錆油を塗布して錆を防ぐ
- 湿気の少ない場所で保管する
- 定期的な精度検査を受ける
これらのポイントを守ることで、セットリングの性能を維持し、測定の信頼性を高められます。
手入れを怠らないことが長持ちの秘訣だね
セットリングの選び方と適切なサイズの見極め方
セットリングを選ぶ際には、測定対象の内径に合わせた呼寸法を選ぶことが最も重要です。今回のセットリングは1.3mmですが、これは非常に小さな内径の測定に適しています。より大きな内径を測る場合は、対応したサイズのセットリングを選ぶ必要があります。
また、測定器との相性も考慮しましょう。内径マイクロメータやホールテスト、ボアマチックなど、使用する測定器の仕様に合ったセットリングを選ぶことで、より正確な測定が可能になります。
さらに、精度のレベルも選択基準の一つです。高精度な測定が求められる場合は、寸法許容差や真円度、円筒度が厳しいセットリングを選ぶことが大切です。
選び方のポイントをまとめると以下のようになります。
- 測定対象の内径に合った呼寸法を選ぶ
- 使用する測定器に対応しているか確認する
- 求められる精度レベルに合った製品を選ぶ
- 耐久性やメンテナンスのしやすさも考慮する
これらを踏まえて選ぶことで、測定作業の効率と精度を両立させることができます。
サイズ選びは慎重にしないとね、失敗したくないなあ
セットリングの活用シーンと業界での需要
セットリングは、精密機械の製造や品質管理の現場で広く使われています。特に、自動車部品の内径検査や電子機器の部品測定、機械加工の工程管理などで重要な役割を果たします。
内径測定器の基準器として使うことで、製品の寸法管理が正確に行われ、不良品の発生を抑えることが可能です。また、製造工程の効率化やトレーサビリティの確保にも貢献しています。
さらに、研究開発の現場でも微細な寸法測定が求められるため、高精度なセットリングの需要は高まっています。こうしたシーンでは、信頼性の高い基準器が不可欠です。
以下の業界で特に活用されています。
- 自動車産業
- 電子機器製造
- 精密機械加工
- 航空宇宙産業
- 研究開発機関
これらの業界では、セットリングの精度と耐久性が求められるため、高品質な製品が選ばれています。
現場での信頼性が何より大事なんだよね
セットリングを使う際の注意点とトラブル回避法
セットリングを使用する際には、いくつかの注意点を押さえておくことが大切です。まず、取り扱い時の衝撃や落下は厳禁です。鋼製とはいえ、精密な寸法が狂う恐れがあります。
また、汚れや油分が付着したまま使用すると、測定誤差の原因になるため、必ず清掃した状態で使いましょう。さらに、環境温度の変化も寸法に影響を与えるため、測定環境を一定に保つことが望ましいです。
トラブルを避けるためのポイントは以下の通りです。
- 衝撃を与えない
- 使用前後の清掃を徹底する
- 温度管理に注意する
- 定期的に精度確認を行う
これらを守ることで、セットリングの性能を維持し、測定の信頼性を損なうことなく使用できます。
気をつけないと、せっかくの高精度が台無しだね
よくある質問（FAQ）
Q1: セットリングの寿命はどのくらいですか？
A1: 使用頻度や保管状態によりますが、適切なメンテナンスを行えば長期間使用可能です。定期的な精度検査をおすすめします。
Q2: 他の素材のセットリングと比べて鋼製のメリットは？
A2: 鋼製は耐久性が高く、変形しにくいため、長期間安定した精度を維持できます。
Q3: 測定器の種類によって使い分けは必要ですか？
A3: はい、測定器の仕様に合ったセットリングを選ぶことが重要です。対応サイズや形状を確認しましょう。
Q4: セットリングの保管方法は？
A4: 防錆油を塗布し、湿気の少ない専用ケースや環境で保管するのが望ましいです。
まとめ：高精度な内径測定に欠かせないセットリングの魅力
今回ご紹介したセットリングは、呼寸法1.3mmの鋼製タイプで、寸法の実測値を0.001mm単位で刻印可能な高精度マスターゲージです。内径測定器の基準器として、ゼロ点確認や調整に最適で、寸法許容差や真円度などの精度も厳しく管理されています。
正しい使い方とメンテナンスを守ることで、長期間にわたり信頼性の高い測定が可能です。測定現場の品質管理や製造工程の効率化に役立つこのセットリングは、精密測定を行う方にとって強い味方となるでしょう。
ぜひ、測定器の精度をしっかり支える基準器として検討してみてください。
これで測定の不安が減りそうだ！
| ブランド | ミツトヨ |
|---|---|
| 価格 | ¥10,120 (税込) |
| ストア | ハカル.com・Yahoo!店 |
