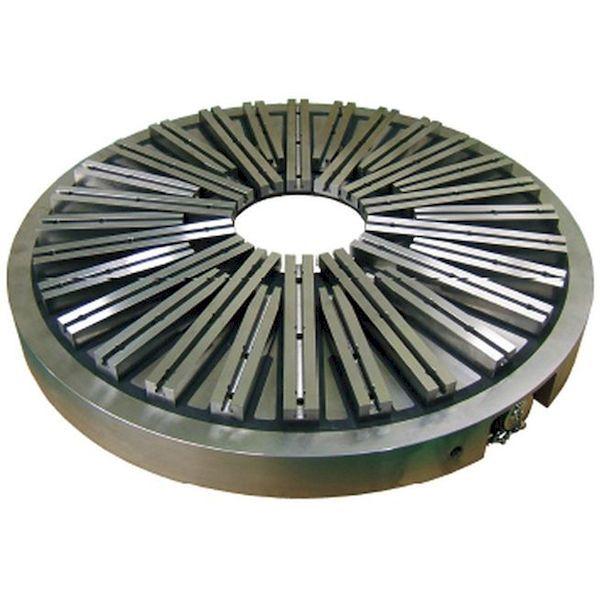

カネテック EPC-Z180 永電磁チャックの魅力を徹底解説

永電磁チャックとは？基本構造とその特徴

永電磁チャックは、工作機械においてワーク（加工対象物）を強力かつ安定的に固定するための装置です。特に切削加工や研削加工において、ワークのズレや動きを防ぐ役割を果たします。一般的な電磁チャックと異なり、永電磁チャックは磁石の力を利用しつつ、電力の供給を必要としない保持力を持つことが特徴です。

この装置は、内部に配置された磁極がワークを吸着し、強力な保持力を発揮します。型番にあるように、直径1850mmの大型サイズで、43個の磁極を備えているため、広範囲にわたり均一な吸着力を実現しています。これにより、ワークの形状やサイズに左右されず、安定した加工環境が整います。

また、永電磁チャックは給電方法としてメタコン式を採用しており、チャック側面からのケーブル接続で信号の確認が可能です。これにより、チャックの状態を常に把握でき、安全性と利便性が高まっています。

さらに、付属のT溝付ブロックやアダプタブロックを使うことで、小径から大径まで幅広いワークの吸着が可能。これにより、様々な加工ニーズに柔軟に対応できるのが大きな魅力です。

永電磁チャックの基本構造を理解することで、どのような場面で活躍するか、また導入時に注意すべきポイントも見えてきます。これから詳しく見ていきましょう。

切削加工に最適な磁極構造のメリット

この永電磁チャックの最大の特徴は、切削に適した磁極構造を採用している点です。切削加工はワークに大きな負荷がかかるため、チャックの吸着力が弱いとワークが動いてしまい、精度の低下や事故につながる恐れがあります。

そこで、このチャックは長方形の磁極を採用し、ワークサイズに関係なく安定した吸着力を実現しています。長方形の磁極は、従来の丸型磁極に比べて磁力の分布が均一になりやすく、ワーク全体をしっかりと保持できるのです。

具体的には、以下のようなメリットがあります。

• ワークのズレを防ぎ、加工精度を向上させる
• 吸着力が高いため、重いワークや不安定な形状のものでも安心して加工できる
• 磁極の配置が工夫されているため、切削時の振動や衝撃にも強い

これにより、旋盤や円筒研削盤など、回転させながら加工する機械での使用に最適です。特にリング状のベアリングなど、形状が特殊なワークに対しても強力に吸着できるのは大きな利点です。

さらに、吸着力の高さは加工スピードの向上にもつながります。ワークがしっかり固定されているため、加工中の微細なズレを気にせずに済み、作業効率がアップします。

このように、切削加工に適した磁極構造は、精度と効率の両面で優れたパフォーマンスを発揮するのです。

多様なワークに対応可能なアダプタとブロックの活用法

永電磁チャックは、付属のT溝付ブロックやアダプタブロックを装着することで、小径から大径まで多様なワークを吸着できるのが大きな特徴です。これにより、加工現場での柔軟性が格段に向上します。

例えば、小さな部品を加工する際には、アダプタブロックを使ってワークの接触面積を調整し、しっかりと吸着させることが可能です。逆に大きなワークの場合は、T溝付ブロックを利用して吸着面を拡大し、安定した固定を実現します。

これらのブロックは、ワークを持ち上げた状態で加工できるよう設計されているため、あらゆる方向からの加工が可能です。これにより、複雑な形状のワークや多面加工にも対応しやすくなります。

さらに、ブロックを使うことで切粉の排出もスムーズに行えるため、メンテナンスが簡単になるのも嬉しいポイントです。加工中に切粉が溜まってしまうと、吸着力の低下やワークの傷つきにつながることがありますが、これを防げる構造になっています。

実際の使用シーンを想像すると、以下のようなメリットが挙げられます。

• ワークの形状やサイズに合わせてチャックをカスタマイズできる
• 加工の自由度が高まり、多様な製品に対応可能
• メンテナンスがしやすく、作業効率の向上に貢献

このように、アダプタやブロックの活用は、永電磁チャックをより実用的かつ効率的に使うための重要なポイントです。

給電方法と安全性：メタコン式の特徴

永電磁チャックの給電方法は、チャック側面からのメタコン式（ケーブル接続確認信号付）となっています。これは、チャックの電力供給と状態監視を同時に行うシステムで、安全性と利便性を高める役割を果たします。

メタコン式の最大のメリットは、給電ケーブルの接続状態を常に確認できる点です。これにより、万が一の断線や接触不良を早期に検知し、トラブルを未然に防ぐことが可能です。加工中の突然の電力供給停止は大きなリスクとなるため、この機能は非常に重要です。

また、チャック側面からの給電は、ケーブルの取り回しがしやすく、設置やメンテナンスの際にも作業がスムーズに行えます。ケーブルが邪魔になりにくい配置は、作業現場の安全性向上にもつながります。

以下にメタコン式の特徴をまとめました。

特徴	メリット
給電ケーブル接続確認信号付	接続不良の早期発見が可能
チャック側面からの給電	ケーブルの取り回しが容易で安全
信号監視機能	トラブルの未然防止に貢献

このように、給電方法の工夫が安全で安定した加工環境を支えています。

旋盤や円筒研削盤での活用シーン

この永電磁チャックは、特に旋盤や円筒研削盤での使用に適しています。これらの機械では、リング状のワークを回転させながら精密な加工を行うため、ワークの固定が非常に重要です。

旋盤での使用例としては、ベアリングの内外輪の加工が挙げられます。リング状のワークは形状が複雑で、通常のチャックでは吸着が難しい場合がありますが、永電磁チャックなら安定して固定できるため、加工精度が向上します。

円筒研削盤では、ワークを回転させながら表面を研削するため、吸着力の強さと安定性が求められます。永電磁チャックは、磁極数が多く、均一な吸着力を持つため、振動やズレを抑えつつ高精度な研削が可能です。

また、ワークを持ち上げた状態で加工できるため、あらゆる方向からの加工が実現し、複雑な形状の製品にも対応できます。

これらの活用シーンを踏まえると、以下のようなポイントが重要になります。

• ワークの形状に合わせた吸着力の調整
• 加工中の安全性と安定性の確保
• 多様な加工ニーズに対応できる柔軟性

このように、旋盤や円筒研削盤での活用に最適な設計が施されているのです。

メンテナンスのポイントと注意点

永電磁チャックを長く快適に使うためには、定期的なメンテナンスが欠かせません。特に切粉の排出や磁極の清掃は重要な作業です。

付属のブロックを利用することで、ワークを持ち上げた状態で加工でき、切粉の排出がスムーズになります。切粉が溜まると吸着力が低下したり、ワークに傷がつく恐れがあるため、こまめな清掃が必要です。

また、給電ケーブルの接続状態も定期的に確認しましょう。メタコン式の接続確認信号を活用し、異常があればすぐに対処することが大切です。

チャック表面に傷や汚れがないかもチェックし、必要に応じて清掃や修理を行うことで、吸着力の安定を保てます。

さらに、以下の注意点にも気をつけてください。

• 磁極部分に強い衝撃を与えない
• 過度な熱や湿気を避ける
• 使用環境に適した保管を行う

これらを守ることで、チャックの寿命を延ばし、常に高いパフォーマンスを維持できます。

よくある質問（FAQ）

ここでは、永電磁チャックに関してよく寄せられる質問とその回答をまとめました。導入や使用時の疑問解消に役立ててください。

• Q1: 永電磁チャックはどのようなワークに向いていますか？
  リング状のワークや切削負荷の大きい加工に適しています。
• Q2: 電力が不要というのは本当ですか？
  保持中は電力不要ですが、給電はメタコン式で状態監視に利用されます。
• Q3: メンテナンスはどのくらいの頻度で行うべきですか？
  使用頻度や環境によりますが、切粉の清掃は毎回の加工後が望ましいです。
• Q4: 小さなワークでも吸着できますか？
  付属のアダプタブロックを使えば小径ワークにも対応可能です。
• Q5: 取り付けや取り外しは難しいですか？
  基本的には簡単ですが、専門知識があるとより安全に行えます。

まとめ：永電磁チャックの魅力と選び方のポイント

永電磁チャックは、切削加工や研削加工において高い吸着力と安定性を提供する優れた固定装置です。長方形磁極の採用により、様々なワークサイズに対応しつつ、切削負荷の大きい加工にも耐えられる設計となっています。

付属のブロックやアダプタを活用することで、多様なワーク形状に対応可能で、加工の自由度が大幅にアップします。給電はメタコン式で安全性が高く、状態監視も容易です。

メンテナンスをしっかり行うことで、長期間にわたり安定した性能を維持できるため、導入を検討する際は使用環境や加工内容に合わせて適切に選ぶことが大切です。

ブランド	ブランド登録なし
価格	¥9,638,637 (税込)
ストア	測定器・工具のイーデンキ
