ホーザン陰圧ブースCL-905の特徴と選び方

陰圧ブースとは何か？基本構造とその役割

陰圧ブースは、特定の空間内の空気を外部よりも低い圧力に保つ装置で、主に汚染物質や微粒子の拡散を防ぐために使用されます。特に工場や研究施設、医療現場などで活躍しており、作業環境の安全性を高めるために欠かせない設備です。陰圧状態を維持することで、ブース内部の空気が外部に漏れ出すのを防ぎ、周囲の環境を清浄に保つことが可能となります。

この陰圧ブースは、フレームとシートで構成されたブース本体と、空気を循環させるためのファンフィルターユニット（FFU）から成り立っています。フレームは軽量なアルミ製で、折りたたみやキャスター移動ができるため設置や移動が簡単です。シートは強化繊維入りの防炎タイプPVCで、帯電防止剤が練り込まれているため静電気の発生を抑制し、ホコリの付着も防ぎます。

陰圧の調整は、ブース内部に設置された三角形のダンパーで行います。これにより、内部の圧力を細かくコントロールでき、作業内容や環境に合わせて最適な陰圧状態を保つことが可能です。陰圧の範囲は0.5Paから20Paまで調整できるため、幅広い用途に対応しています。

陰圧ブースの導入は、作業者の安全確保や製品の品質維持に直結します。特に微細な粉塵や有害物質を扱う現場では、空気の流れを制御することでリスクを大幅に軽減できるのです。これから陰圧ブースを検討する方は、まずその基本的な仕組みと役割をしっかり理解することが重要です。

HEPAフィルターの性能とその重要性

陰圧ブースの空気清浄に欠かせないのがHEPAフィルターです。HEPAとは「High Efficiency Particulate Air」の略で、非常に高い粒子捕集効率を誇るフィルターのことを指します。このフィルターは0.3μmの微粒子を99.97%以上捕集できる性能を持ち、空気中のほこりや花粉、微生物などを効果的に除去します。

このブースに搭載されているHEPAフィルターは、メインフィルターとして機能し、さらに不織布のプレフィルターが前段階で大きな粒子をキャッチすることで、HEPAフィルターの寿命を延ばす役割を果たしています。こうした二重構造のフィルターシステムは、効率的な空気清浄を実現し、メンテナンスの手間も軽減するため、長期的な運用に適しています。

フィルターの性能が高いほど、ブース内部の空気はより清浄に保たれ、作業環境の安全性が向上します。特に微粒子が外部に漏れ出すことを防ぐため、HEPAフィルターの役割は非常に重要です。定期的なフィルター交換や清掃も必要ですが、その点については取扱説明書に従うことで安心して使用できます。

また、HEPAフィルターは排気風量にも影響を与えます。このブースのファンフィルターユニットは、50Hzで10.8m³/min、60Hzで12.8m³/minの排気風量を確保しており、効率的な換気と空気循環を実現しています。これにより、内部の空気が常に新鮮に保たれ、陰圧状態の維持も安定します。

換気回数と陰圧調整のポイント

陰圧ブースの性能を左右する大きな要素の一つが換気回数です。換気回数とは、ブース内の空気が1時間に何回入れ替わるかを示す数値で、高いほど空気の清浄度が保たれやすくなります。この製品の場合、換気回数は50Hzで171回から59回、60Hzで203回から70回まで調整可能で、ブースの容積が変わることで換気回数も変動します。

換気回数が多いと、ブース内の空気が頻繁に入れ替わるため、汚染物質が滞留しにくくなります。しかし、過度に換気回数を上げるとファンの負荷が増え、騒音や消費電力が増加する可能性もあるため、適切なバランスを見極めることが大切です。

陰圧の調整は、4ヶ所にある三角形のダンパーで行います。これにより、ブース内部の圧力を微細にコントロールできるため、作業内容や環境に応じて最適な陰圧を設定できます。陰圧の範囲は0.5Paから20Paまでと幅広く、用途に応じて柔軟に対応可能です。

陰圧が適切に保たれているかどうかは、作業の安全性に直結します。陰圧が不足すると汚染物質が外部に漏れるリスクが高まり、逆に過剰な陰圧は作業効率を下げる可能性もあります。したがって、換気回数と陰圧のバランスを考慮しながら、定期的に調整を行うことが求められます。

設置場所とサイズ調整のポイント

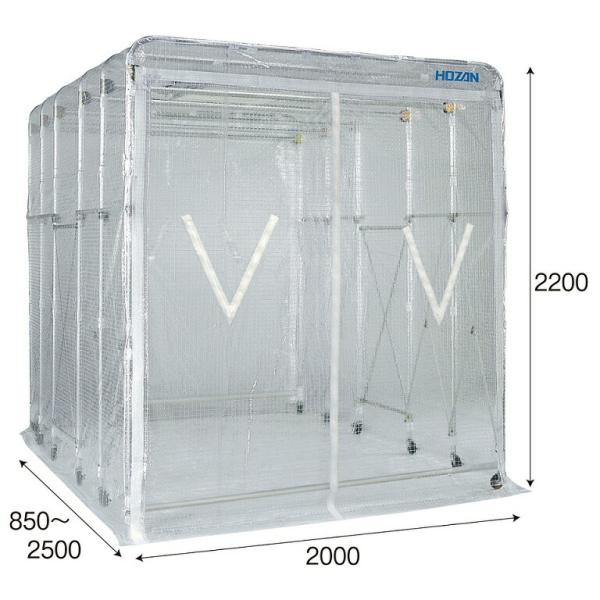

この陰圧ブースは、外形寸法が幅2000mm、高さ2200mm、奥行き850〜2500mmと可変式で、容積は3.74〜11m³まで調整可能です。設置場所のスペースに合わせて奥行きを伸縮できるため、狭い場所でも無理なく設置できるのが大きな魅力です。

設置場所を選ぶ際には、周囲の環境や作業内容を考慮し、十分なスペースを確保することが重要です。特に、ブースの移動を想定している場合は、キャスターの操作性や通路の幅にも注意しましょう。軽量なアルミフレームと折りたたみ機能により、設置や移動が容易なため、レイアウト変更が多い現場にも適しています。

また、ブースのシートは防炎タイプのPVC素材でできており、火災リスクの低減に配慮されています。帯電防止剤が練り込まれているため、静電気によるホコリの付着を防ぎ、清潔な環境を保つことができます。これにより、作業の安全性と快適性が向上します。

設置時には、電源の確保も忘れてはいけません。ファンフィルターユニットはAC100Vで動作し、50Hzまたは60Hzの電源に対応しています。電源環境に合わせて適切に接続し、安定した運転を確保しましょう。

メンテナンスとフィルター交換の注意点

陰圧ブースの性能を維持するためには、定期的なメンテナンスが欠かせません。特にHEPAフィルターとプレフィルターの状態をチェックし、必要に応じて交換や清掃を行うことが重要です。フィルターが目詰まりすると換気効率が落ち、陰圧の維持が難しくなるため、作業環境の安全性が損なわれる恐れがあります。

フィルター交換のタイミングは、使用頻度や環境によって異なりますが、一般的にはメーカーの推奨する期間を目安に行いましょう。交換作業は専門知識がなくても比較的簡単にできる設計ですが、作業時にはホコリの飛散を防ぐためにマスクや手袋を着用することをおすすめします。

また、ブースのシートやフレームも定期的に点検し、破損や汚れがないか確認しましょう。特にシートの破れやフレームの歪みは陰圧の維持に影響を与えるため、早めの修理や交換が必要です。清掃は柔らかい布や中性洗剤を使用し、素材を傷めないように注意してください。

メンテナンスを怠ると、性能低下だけでなく安全面でもリスクが高まります。日常的な点検と適切なケアを心がけることで、長期間にわたり快適で安全な作業環境を維持できます。

導入時のコストとランニングコストについて

陰圧ブースの導入には初期投資が必要で、この製品の場合、価格は約70万円台となっています。高額に感じるかもしれませんが、作業環境の安全性向上や作業効率のアップを考慮すると、長期的には十分に価値のある投資と言えます。

初期費用のほかに、ランニングコストも考慮する必要があります。主なコストはフィルターの交換費用と電気代です。HEPAフィルターは高性能な分、交換費用がやや高めですが、プレフィルターとの組み合わせで寿命を延ばせるため、頻繁な交換は不要です。

電気代は、ファンフィルターユニットの稼働時間や風量設定によって変動します。効率的な換気回数の設定や適切な陰圧調整を行うことで、無駄な電力消費を抑えられます。さらに、折りたたみ式のフレームとキャスターによる移動が可能なため、複数の作業場所で使い回すことでコストパフォーマンスを高めることも可能です。

導入を検討する際は、これらのコストを総合的に判断し、作業環境の改善効果と照らし合わせて検討すると良いでしょう。安全で快適な作業環境は、従業員の満足度や生産性にも良い影響を与えます。

FAQ：よくある質問と回答

Q1: 設置に特別な工事は必要ですか？
基本的には電源さえあれば設置可能です。折りたたみ式のフレームでキャスター移動もできるため、工事不要で設置できます。

Q2: フィルターの交換頻度はどのくらいですか？
使用環境によりますが、一般的には半年から1年を目安に交換を推奨しています。プレフィルターは汚れが目立ったら早めに交換してください。

Q3: ブースのサイズは変更できますか？
奥行きが850mmから2500mmまで調整可能なので、設置場所に合わせて最適なサイズに調整できます。

Q4: メンテナンスは難しいですか？
フィルター交換や清掃は比較的簡単に行えます。取扱説明書に従い、定期的に点検することが大切です。

Q5: 騒音はどの程度ですか？
ファンの運転音はありますが、一般的な作業環境で問題ないレベルです。換気回数の設定により調整可能です。

まとめ：陰圧ブースの選び方と活用のポイント

陰圧ブースは、作業環境の安全性を高めるための重要な設備です。今回ご紹介した製品は、高性能なHEPAフィルターを搭載し、換気回数や陰圧の調整が自在にできるため、幅広い用途に対応可能です。折りたたみ可能なフレームとキャスターによる移動性もあり、設置場所の制約を受けにくいのも魅力の一つです。

導入にあたっては、設置スペースや電源環境、メンテナンスのしやすさを考慮し、適切なサイズや仕様を選ぶことが大切です。定期的なフィルター交換や点検を怠らず、最適な陰圧と換気回数を維持することで、長期間にわたり安定した性能を発揮します。

安全で快適な作業環境を目指すなら、このタイプの陰圧ブースは非常に頼りになる存在です。ぜひ導入を検討してみてはいかがでしょうか。

ブランド	HOZAN
価格	¥717,200 (税込)
ストア	道具屋さんYahoo!店
