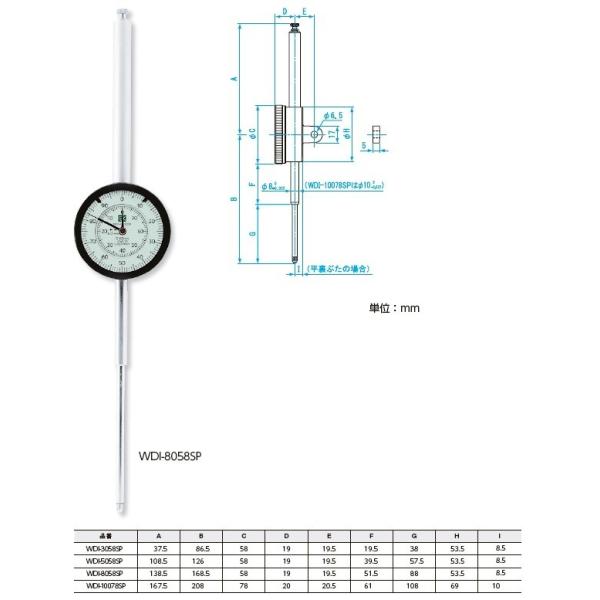

新潟精機 WDI-8058SP ロングストロークダイヤルゲージの魅力

ロングストロークダイヤルゲージとは何か

ロングストロークダイヤルゲージは、主に機械加工や自動車整備の現場で使われる精密測定器具です。特に、長いストロークを持つため、広範囲の測定に適しています。例えば、自動車のエンジン調整時にピストンの上死点を正確に測るために使われることが多いです。測定範囲が広いので、細かい調整が必要な場面で重宝されます。

このタイプのダイヤルゲージは、アナログ式で目盛りが0.01mm単位で刻まれているため、細かな寸法変化も見逃しません。目盛板の色が緑色で視認性が良く、作業効率をアップさせる工夫もされています。さらに、軸受部に宝石軸受を採用しているため、耐久性と精度の両立が実現されています。

測定範囲は0〜80mmと広く、通常のダイヤルゲージよりも長いストロークを持つため、様々な用途に対応可能です。これにより、エンジンの点火時期調整やピストンの動きを正確に把握したい場合に特に役立ちます。

また、ショックプルーフ機構が搭載されているため、急激な押し上げによる歯車の損傷を防止。これにより、長期間安定した測定が可能です。裏フタは平タイプと耳金付タイプの2種類が付属しており、用途や好みに合わせて使い分けられます。

このように、ロングストロークダイヤルゲージは精密な測定を必要とする現場で欠かせないツールとして高く評価されています。

測定精度と仕様の詳細解説

精密測定器として重要なのは、やはり測定精度です。このロングストロークダイヤルゲージの目量は0.01mmで、非常に細かい単位での測定が可能です。戻り誤差は11μm（マイクロメートル）と小さく、繰返し精密度も6μmと高い安定性を誇ります。

測定力は4.0N以下に抑えられているため、対象物に過度な力をかけずに測定が可能です。これにより、測定対象の変形や損傷を防ぎつつ、正確な数値を得られます。長針の1回転未満の移動が1mmであることも、直感的に測定結果を読み取りやすいポイントです。

全測定範囲指示誤差は±50μmで、広い範囲の測定でも一定の信頼性を保っています。これらのスペックは、精密機械の調整や検査において非常に重要な要素です。

さらに、リミット針が装着されているため、設定した基準値からのズレを一目で確認でき、作業ミスの軽減に役立ちます。目盛板の緑色は視認性を高め、長時間の作業でも疲れにくい設計です。

こうした仕様の詳細を理解することで、どんな場面でどのように使うべきかが見えてきます。特に精度を求められる現場では、このような細かなスペックが作業の質を左右します。

使い方の基本とポイント

ロングストロークダイヤルゲージの使い方は意外とシンプルですが、正しい手順を踏むことでより正確な測定が可能になります。まず、測定対象物にゲージの接触部分をしっかり当てます。このとき、測定力が4.0N以下であることを意識し、無理に押し込まないことが大切です。

次に、ダイヤルの針が示す値を読み取ります。リミット針を設定しておくと、基準値からのズレをすぐに把握できるので便利です。測定中はゲージが動かないようにしっかり固定することもポイントの一つです。

また、裏フタは平タイプと耳金付タイプが付属しているため、用途に応じて選びましょう。耳金付タイプは特に固定しやすく、安定した測定が可能です。

使用後は、ショックプルーフ機構があるとはいえ、急激な衝撃を避けて丁寧に扱うことが長持ちの秘訣です。測定範囲が広いので、様々なサイズの部品に対応できるのも魅力です。

このように、基本的な使い方を守りつつ、細かなポイントを押さえることで、日々の作業がスムーズに進みます。

選び方のコツと注意点

精密測定器を選ぶ際は、まず測定範囲と目量を確認しましょう。今回のように0〜80mmのロングストロークタイプは、広範囲の測定に適していますが、使用目的に合わないと使いづらくなります。目量0.01mmは一般的な精密作業に十分ですが、さらに細かい測定が必要な場合は別のモデルを検討するのも手です。

また、耐久性やメンテナンスのしやすさも重要なポイントです。宝石軸受を採用している製品は摩耗が少なく長持ちしますが、定期的な点検は欠かせません。ショックプルーフ機構の有無も選択基準に入れると良いでしょう。

さらに、付属品の有無もチェックしましょう。裏フタが2種類付いていると、用途に応じて使い分けられるので便利です。測定力や戻り誤差などのスペックも比較検討して、自分の作業環境に最適なものを選ぶことが大切です。

価格面では、30,000円前後の製品はコストパフォーマンスが高く、初めての購入でも安心して使えます。信頼できるメーカーの製品を選ぶことで、アフターサービスや保証も期待できます。

選び方のポイントを押さえて、自分のニーズに合った製品を見つけましょう。

メンテナンス方法と長持ちさせるコツ

精密機器は適切なメンテナンスを行うことで、長期間安定した性能を保てます。まず、使用後は必ず汚れや油分を柔らかい布で拭き取りましょう。特に軸受部は繊細なので、丁寧に扱うことが重要です。

保管時は湿気やほこりを避け、専用のケースに入れておくのが理想的です。ショックプルーフ機構があっても、落下や強い衝撃は避けてください。定期的に動作確認を行い、針の動きに異常がないかチェックしましょう。

また、長期間使わない場合でも、時々動作させて内部の機構を動かすことが推奨されます。これにより、部品の固着を防ぎます。必要に応じて専門業者による点検や調整を依頼するのも良いでしょう。

メンテナンスを怠らないことで、測定精度を維持し、安心して作業に臨めます。ちょっとした手間が、結果的に大きな効果を生むのです。

こうした日々のケアが、長く使える秘密ですね。

よくある質問（FAQ）

Q1: 測定範囲が80mmですが、それ以上の長さは測れますか？

A1: 測定範囲を超える長さは正確に測れません。必要に応じて別の測定器を検討してください。

Q2: 目量0.01mmはどのような作業に適していますか？

A2: 一般的な精密機械の調整や検査に適しており、細かい寸法変化を確認したい場合に便利です。

Q3: ショックプルーフ機構とは何ですか？

A3: 急激な押し上げや衝撃から内部の歯車を保護する機構で、耐久性を高める役割があります。

Q4: 付属の裏フタはどう使い分ければよいですか？

A4: 平タイプは一般的な使用に、耳金付タイプは固定しやすさを重視したい場合に使うと便利です。

Q5: メンテナンスはどのくらいの頻度で行うべきですか？

A5: 使用頻度にもよりますが、月に一度は清掃と動作確認を行うことをおすすめします。

まとめ：ロングストロークダイヤルゲージの魅力と活用法

ロングストロークダイヤルゲージは、広い測定範囲と高い精度を兼ね備えた便利な測定器です。特に自動車整備や精密機械の調整において、その真価を発揮します。宝石軸受やショックプルーフ機構などの工夫により、耐久性と使いやすさも抜群です。

使い方はシンプルながら、リミット針や裏フタの使い分けなど細かなポイントを押さえることで、より正確で快適な作業が可能になります。適切なメンテナンスを行うことで、長期間にわたり安定した性能を維持できるのも嬉しいところです。

測定範囲や目量、付属品の内容をしっかり確認し、自分の作業に合った製品を選ぶことが大切です。これから精密な測定を始めたい方や、より使いやすい測定器を探している方におすすめしたいアイテムです。

ブランド	新潟精機
価格	¥30,250 (税込)
ストア	ハカル.com・Yahoo!店
