- 三相モータの基本構造と特徴について詳しく解説します
- 高耐熱クラスFのメリットと長寿命設計のポイントを紹介します
- 実際の使用環境に応じた選び方やメンテナンスのコツをお伝えします

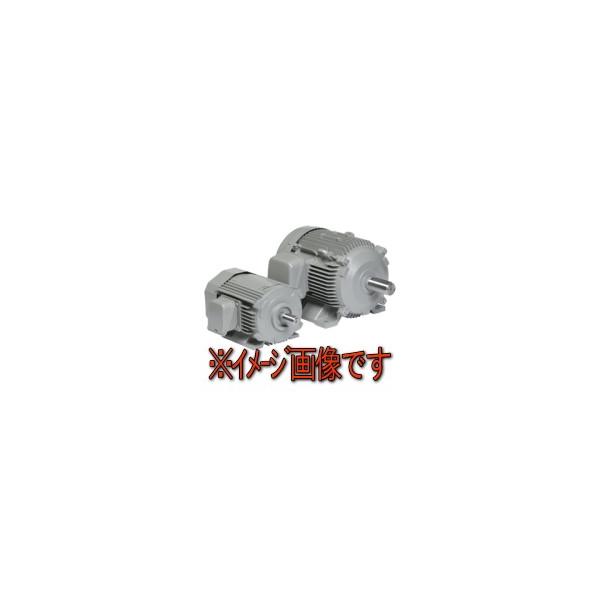

三相モータの基本構造とその仕組み
三相モータは、産業用機械をはじめ多くの分野で使われる重要な電動機の一つです。特に、工場の生産ラインやポンプ、ファンなどの駆動に欠かせない存在となっています。基本的には、三相交流電源を利用して回転磁界を作り出し、それによって回転子を回す仕組みです。
このタイプのモータは、複数のコイルがステータ（固定子）に巻かれており、三相交流の電流が流れることで磁界が回転します。回転する磁界により、回転子（ローター）が引き寄せられ、回転運動が生まれます。これが動力として利用されるのです。
全閉外扇型という構造は、モータの外側にファンが付いていて、モータ本体を冷却する役割を担っています。これにより、モータ内部の熱が効率的に放散され、過熱を防ぐことが可能です。特に高出力のモータでは冷却が重要なので、この構造は信頼性向上に寄与しています。
また、脚取付タイプはモータをしっかりと固定できるため、振動を抑えつつ安定した運転が可能です。取り付け寸法は標準モータと同一設計なので、既存設備への交換や導入もスムーズに行えます。
このように、三相モータはシンプルながらも効率的な設計がなされており、産業現場での多様なニーズに応えられる構造となっています。
- 三相交流電源を利用し回転磁界を発生させる
- 全閉外扇型で効率的に冷却
- 脚取付で安定した設置が可能
- 標準モータと同じ取り付け寸法で互換性あり
| 部品名 | 役割 |
|---|---|
| ステータ | 固定子。三相コイルが巻かれている |
| ローター | 回転子。磁界の影響で回転する |
| 外扇ファン | モータ本体の冷却を担当 |
| 脚取付部 | モータの固定に使用 |
耐熱クラスFの高耐久性がもたらす安心感
このモータの大きな特長の一つが、耐熱クラスFの採用です。耐熱クラスとは、モータの絶縁材が耐えられる最高温度を示す規格で、クラスFは155℃までの耐熱性能を持っています。これにより、モータ内部のコイルが高温になっても劣化しにくく、長期間安定した運転が可能です。
一般的なモータは耐熱クラスB（130℃）が多いですが、クラスFはそれよりも約25℃高い温度まで耐えられるため、熱的ストレスに強いのが特徴です。これにより、過酷な使用環境でも安心して使えますし、故障リスクの低減にもつながります。
コイル絶縁寿命が約2倍、軸受寿命も約2.5倍に延びている点は、メンテナンスの頻度を減らし、トータルコストの削減にも貢献します。特に長時間連続運転が求められる現場では、この耐久性の高さが大きなメリットとなるでしょう。
さらに、アルミ合金フレームの高冷却効果により、モータ全体の温度上昇を抑制しています。これが熱的な耐力アップを支え、信頼性の向上につながっています。
- 耐熱クラスFで155℃まで耐える絶縁材を使用
- コイル絶縁寿命は標準の約2倍
- 軸受寿命は約2.5倍で長寿命設計
- アルミ合金フレームで高い冷却効果
これなら安心して長く使えそうだな
低損失設計で効率的な運転を実現
モータの発熱はエネルギーロスの一つであり、効率の良いモータは発熱量が少ないということになります。このモータは低損失設計を追求しており、標準モータに比べて発熱量が抑えられています。これにより、エネルギー効率が向上し、電気代の節約にもつながります。
特にインバータ駆動（定トルク特性）での低速運転時においても、温度的な余裕があるため、安定した動作が可能です。インバータ制御は省エネや速度調整に優れているため、現代の産業現場では欠かせない技術ですが、温度上昇が課題になることも多いです。
しかし、このモータは当社のセンサレスベクトル制御インバータとの組み合わせで、温度面の心配を減らしつつ効率的に運転できます。これにより、機械の寿命を延ばしつつ、運用コストも抑えられるのは大きな魅力です。
エネルギー効率と冷却性能の両立が、現場での安定稼働を支えています。
- 低損失設計で発熱量を抑制
- インバータ駆動時の温度余裕が大きい
- センサレスベクトル制御インバータとの相性抜群
- 省エネと長寿命を両立
| 運転条件 | 標準モータ発熱 | 本モータ発熱 |
|---|---|---|
| 定格運転 | 高め | 低め |
| 低速インバータ運転 | やや高い | 抑制されている |
取り付け寸法が標準モータと同一で交換が簡単
モータの導入や交換時に気になるのが取り付け寸法の違いです。特に既存設備に組み込む場合、寸法が異なると設置作業が煩雑になったり、追加の部品が必要になったりします。
このモータは、枠番号、軸径、足穴位置などの取り付け寸法が標準モータと同じ設計となっています。これにより、既存のモータからの交換がスムーズに行え、設備のダウンタイムを最小限に抑えることが可能です。
ただし、18.5kW〜55kW相当の機種では幅、高さ、全長寸法が異なる場合があるため、導入前にしっかりと確認することが重要です。今回の0.75kWモデルは標準寸法に準じているため、安心して入れ替えができます。
こうした互換性の高さは、メンテナンス性の向上やコスト削減にもつながり、現場の作業効率アップに貢献します。
- 標準モータと同じ枠番号・軸径・足穴位置
- 既存設備への交換が容易
- 18.5kW以上は寸法変更の可能性あり
- 設置作業の工数削減に効果的
取り付けが簡単なら安心して導入できるね
実際の使用環境に合わせた選び方のポイント
モータを選ぶ際には、単に性能だけでなく使用環境や運転条件も考慮することが大切です。例えば、屋外設置の場合は防塵・防水性能が必要ですし、高温多湿な環境では耐熱性や耐腐食性が求められます。
今回のモータは全閉外扇型で、外部からの異物侵入を防ぎつつ効率的に冷却できる設計です。これにより、ほとんどの屋内環境や軽度の屋外環境で安心して使えます。ただし、特殊な環境での使用は個別に相談するのがベストです。
また、運転時間や負荷の変動も選定のポイントです。長時間連続運転が多い場合は耐熱クラスFのメリットが活きますし、負荷変動が激しい場合はインバータ対応の低損失設計が効果的です。
選ぶ際には以下の点をチェックしましょう。
- 設置場所の環境条件（温度・湿度・粉塵など）
- 運転時間と負荷の特性
- 電源の種類と電圧
- メンテナンスのしやすさ
これらを踏まえて選ぶことで、モータの性能を最大限に活かし、長期的に安定した運転が期待できます。
メンテナンスと長持ちさせるためのコツ
モータの性能を長く維持するためには、定期的なメンテナンスが欠かせません。特に軸受や絶縁材の状態をチェックすることが重要です。今回のモータは軸受寿命が約2.5倍と長く設計されていますが、使用環境や運転状況によって寿命は変わります。
日常的には以下の点に注意しましょう。
- 異音や振動の有無を確認する
- モータ表面の温度を定期的に測定する
- ファンや通風口の清掃を行う
- 電気接続部の緩みや腐食をチェックする
また、長期間使用しない場合でも、定期的に回転させて軸受の固着を防ぐことが推奨されます。これらのメンテナンスを適切に行うことで、故障リスクを減らし、安定した運転を維持できます。
さらに、モータの取り扱い説明書に記載されている注意事項を守ることも大切です。無理な負荷や異常な環境下での使用は避け、適切な運転条件で使うことが長持ちの秘訣です。
ちょっとした手入れでずっと使えるんだな
よくある質問（FAQ）
Q1: このモータはどのような設備に適していますか？
A1: 工場のポンプ、ファン、コンベヤなど幅広い産業機械に適しています。特に連続運転が多い現場での使用に向いています。
Q2: インバータ制御に対応していますか？
A2: はい、低損失設計でインバータ駆動時の温度上昇を抑制しているため、インバータ制御に適しています。
Q3: 交換時に特別な工具や部品は必要ですか？
A3: 標準モータと同じ取り付け寸法なので、特別な工具や部品は基本的に不要です。ただし、設置環境によっては確認が必要です。
Q4: メンテナンスの頻度はどのくらいですか？
A4: 使用環境によりますが、定期的な異音・振動チェックや清掃を半年に一度程度行うことをおすすめします。
まとめ：高耐熱・低損失で長寿命の三相モータの魅力
今回ご紹介した三相モータは、耐熱クラスFの採用で高い耐久性と信頼性を実現し、アルミ合金フレームによる冷却効果で温度上昇を抑えています。さらに、低損失設計により発熱を抑え、インバータ駆動時にも安定した運転が可能です。
標準モータと同じ取り付け寸法で交換が容易な点も魅力で、メンテナンスの手間を軽減しつつ長期間の使用に耐えうる設計となっています。使用環境や運転条件に合わせて選べば、現場の効率アップやコスト削減に役立つでしょう。
産業用の駆動機器を選ぶ際には、こうした性能と使いやすさのバランスを考慮することが大切です。ぜひ参考にしてみてください。
| ブランド | 日立 |
|---|---|
| 価格 | ¥32,426 (税込) |
| ストア | 伝動機ドットコム DIY・日曜大工店 |
