- 高精度なモーター解析に役立つパワーアナライザの特徴がわかる
- 波形解析や高調波解析など、多彩な測定機能の使い方を理解できる
- 選び方のポイントや活用シーン、よくある質問まで幅広く学べる

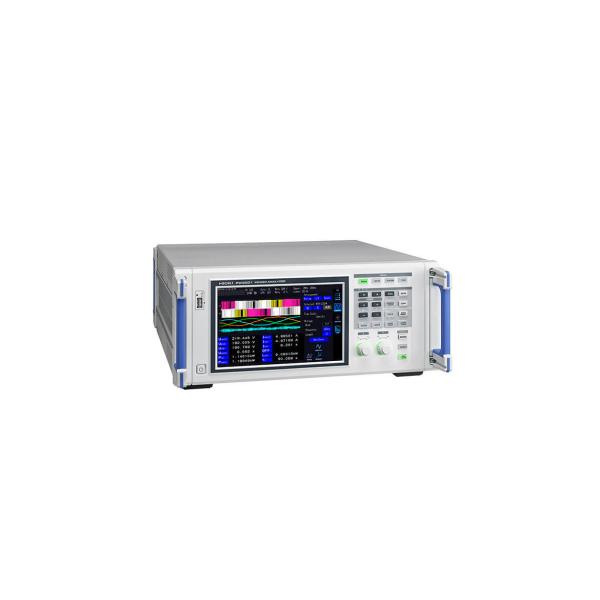

パワーアナライザの基本性能と高精度計測の魅力
パワーアナライザは、モーターの電力変換効率や電気的特性を詳細に把握するための重要な測定機器です。この機器の最大の魅力は、高精度な電力計測が可能なことにあります。特にモーターの負荷が変動しやすい環境でも、正確な測定結果を得られる点が評価されています。
今回ご紹介するモデルは、電力基本確度が±0.05％と非常に高い精度を誇ります。これは本体の確度のみの数値であり、電流センサの確度を加味しても±0.075％という優れた安定性を実現しています。このレベルの精度は、業界でもトップクラスといえるでしょう。
また、DC確度も±0.07％と高く、直流成分の測定においても信頼性の高い結果を提供します。これにより、モーターの効率測定や電力品質の評価において、より正確なデータを得ることが可能です。
さらに、周波数帯域はDCから2MHzまで対応しており、幅広い周波数範囲の信号を解析できます。これにより、モーターの動作状態や電力変換の特性を多角的に分析できるのが強みです。
このような高性能を備えたパワーアナライザは、研究開発や品質管理、製品評価などさまざまな現場で活躍しています。精度の高い計測が求められるシーンに最適な選択肢といえるでしょう。
これだけの精度があれば、細かな変動も見逃さずに済みそうだね
波形解析とモータ解析専用トリガの活用方法
このパワーアナライザの特徴のひとつに、オシロスコープ不要の波形解析機能があります。通常、波形解析には別途オシロスコープを用意する必要がありますが、この機器は内蔵の機能で詳細な波形の観察が可能です。
モーターの電流や電圧の波形をリアルタイムで解析できるため、異常波形の検出や動作状態の把握がスムーズになります。さらに、モータ解析専用のトリガ機能が搭載されているので、特定の現象が発生した瞬間を逃さずにキャッチできます。
このトリガ機能は、例えばモーターの起動時や負荷変動時など、重要なタイミングでの波形を確実に捉えたい場合に役立ちます。トリガ条件を細かく設定できるため、必要なデータだけを効率よく収集可能です。
また、波形解析における高速サンプリング（18bit、5MS/s）により、微細な信号変動も正確に記録できます。これにより、モーターの動作状態を詳細に把握でき、トラブルシューティングや性能評価に役立ちます。
波形解析機能は直感的に操作できる設計で、専門知識が浅い方でも使いやすいのがポイントです。これにより、測定作業の効率化と精度向上が期待できます。
波形が見えると、問題点もすぐにわかりそうで安心だね
高調波解析と広帯域測定の重要性
電力品質の評価において、高調波成分の解析は欠かせません。このパワーアナライザは、帯域1.5MHz、最大100次までの広帯域高調波解析が可能です。これにより、電力系統に混入する高調波の影響を詳細に調査できます。
高調波はモーターの効率低下や機器の異常動作の原因となることがあるため、早期発見が重要です。この機器の高調波解析機能を活用すれば、問題の根本原因を特定しやすくなります。
さらに、広帯域測定に対応しているため、様々な周波数帯の信号を同時に解析可能です。これにより、複雑な電力環境下でも正確なデータを取得できるのが強みです。
高調波解析の結果は、表形式でわかりやすく表示されるため、技術者だけでなく管理者層にも理解しやすいのがポイントです。以下の表は、高調波解析で得られる主なデータの例です。
| 項目 | 内容 |
| 高調波次数 | 1次～100次まで解析可能 |
| 帯域幅 | 1.5MHz |
| 測定精度 | 高精度測定に対応 |
| 表示形式 | 数値・グラフの両方で表示 |
このように、高調波解析の詳細な情報を得ることで、電力の質を保ちつつモーターの性能を最大限に引き出すことが可能です。
高調波の影響まで見えるなんて、さすが最新の測定機器だね
多チャネル対応と同期機能のメリット
このパワーアナライザは最大12チャネルまで対応しており、2台をリアルタイムで同期接続することも可能です。これにより、複数の測定ポイントを同時に計測して、より包括的な解析が行えます。
例えば、6チャネルモデルを2台用意し、光接続ケーブルで同期させることで、12チャネル分のデータを一括で管理できます。これにより、複雑なモーターシステムや多相電力の解析も効率的に行えます。
同期機能は、複数の測定機器間でのデータのタイムラグを最小限に抑え、正確な比較分析を可能にします。これにより、システム全体の電力特性を詳細に把握できるのです。
また、多チャネル対応は将来的な拡張性にも優れており、測定対象が増えた場合でも柔軟に対応できます。これにより、長期的な設備投資としても安心して導入できるでしょう。
チャネル数や同期機能の活用方法については、以下のようなポイントがあります。
- 複数モーターの同時解析に最適
- 多相電力の精密測定が可能
- システム全体の電力バランス評価に役立つ
これなら複雑なシステムでも一括で測定できて便利だね
Bluetooth対応とデータロガー連携の便利さ
近年、測定データのリアルタイム送信や遠隔監視のニーズが高まっています。このパワーアナライザは、Bluetooth無線技術対応アダプタを併用することで、専用のデータロガーに測定値を送信可能です。
具体的には、HIOKI製のデータロガー（LR8410 Link対応品）と連携でき、測定したデータを無線で簡単に転送できます。これにより、現場でのケーブル配線の煩わしさを軽減し、効率的なデータ管理が実現します。
また、無線通信を活用することで、遠隔地からのモニタリングやデータ収集も可能になります。これにより、作業者の負担軽減や迅速な問題発見につながるのが大きなメリットです。
ただし、Bluetooth対応はオプションのアダプタが必要であり、本体のみでは対応していません。測定目的に応じて必要なアクセサリーを揃えることが重要です。
無線連携の利便性を活かすポイントは以下の通りです。
- ケーブルレスで自由な設置が可能
- リアルタイムでデータを確認できる
- 複数の測定機器のデータを一元管理
これなら現場の配線トラブルも減りそうだね
選び方のポイントと導入時の注意点
パワーアナライザを選ぶ際には、用途に合った機能や性能を見極めることが大切です。今回のモデルは高精度かつ多機能ですが、導入前に以下のポイントを押さえておくと安心です。
- 測定チャネル数の確認：解析対象の機器数やシステム構成に応じて必要なチャネル数を選びましょう。
- オプション品の準備：電流センサや電圧コードは別売りのため、測定目的に合ったものを別途購入する必要があります。
- データ連携のニーズ：Bluetooth対応やデータロガー連携が必要かどうかを検討しましょう。
- 設置環境の確認：耐ノイズ性能や安定性を考慮し、設置場所の環境を整えることが重要です。
また、価格面でも約270万円と高額なため、予算とのバランスも考慮する必要があります。しかし、長期的に見れば高精度な計測がもたらすメリットは大きいといえるでしょう。
導入時には、メーカーや販売店に詳細な仕様やサポート体制を確認し、不明点を解消してから購入を検討することをおすすめします。
高価だけど、性能を考えれば納得できそうだね
よくある質問（FAQ）
Q1：本体だけで測定はできますか？
本体のみでは測定できません。電流センサや電圧コードなどのオプションが必要です。
Q2：波形解析にはオシロスコープが必要ですか？
いいえ、この機器にはオシロスコープ不要の波形解析機能が搭載されています。
Q3：Bluetooth機能は標準搭載ですか？
いいえ、Bluetooth対応はオプションのアダプタを併用する必要があります。
Q4：複数台の同期はどうやって行いますか？
光接続ケーブルを用いて同期させることで、最大12チャネルまでリアルタイムに測定可能です。
Q5：測定データの保存方法は？
内蔵メモリに保存可能で、外部データロガーと連携することでさらに管理が便利になります。
まとめ：高精度解析を実現するパワーアナライザの魅力
今回ご紹介したパワーアナライザは、高精度な電力計測と多彩な解析機能を兼ね備えた優れた測定機器です。モーターの効率や電力品質の評価において、正確で安定したデータを提供します。
波形解析や高調波解析、複数チャネルの同期測定、Bluetooth連携など、現代のニーズに応えた機能が充実しているのも大きな特徴です。導入時にはオプション品の準備や設置環境の確認が重要ですが、これらをクリアすれば長期的に活用できる信頼のパートナーとなるでしょう。
高価ではありますが、性能と機能性を考慮すると、投資価値のある製品といえます。モーター解析や電力計測の精度を向上させたい方にぜひ検討してほしい一台です。
これなら安心してデータを任せられそうだね
| ブランド | HIOKI |
|---|---|
| 価格 | ¥2,695,990 (税込) |
| ストア | ハカル.com・Yahoo!店 |
